Extracción o colocación de la cubierta de servicio
Extracción de la cubierta de servicio
Extraiga la cubierta de servicio para acceder a la ranura del módulo de memoria, a la unidad de disco
duro y a otros componentes.

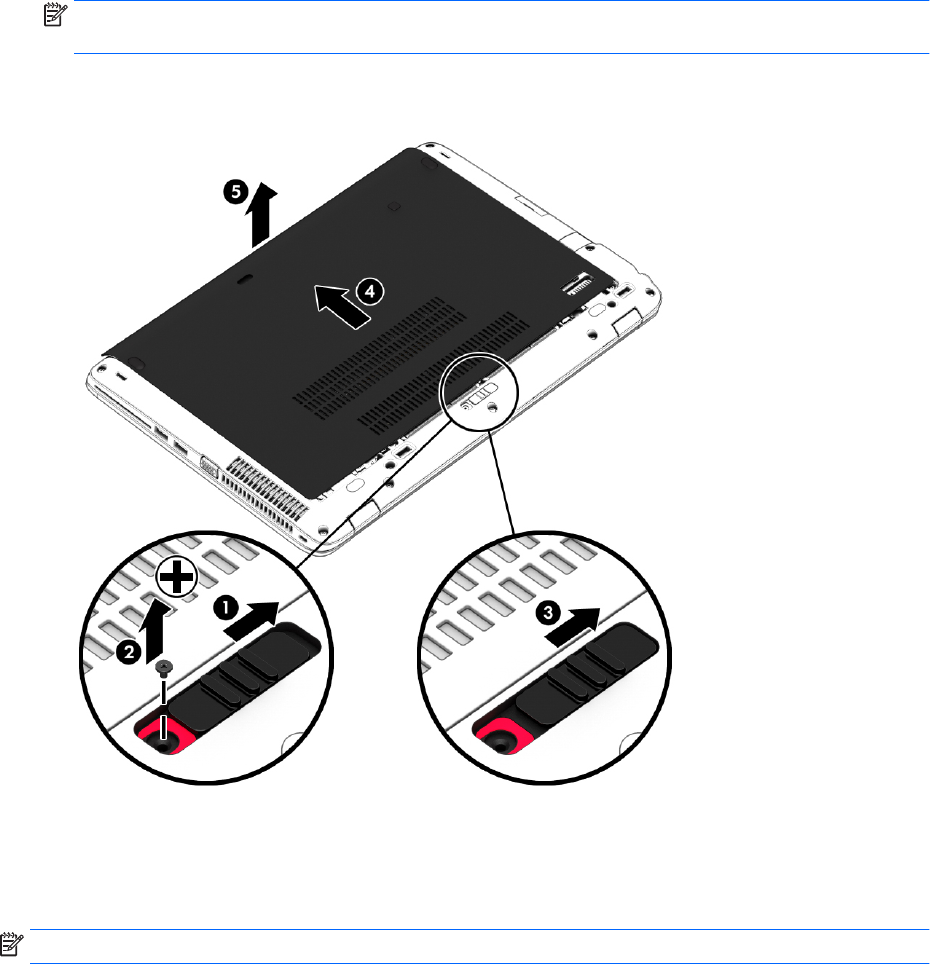

1. Con el pestillo de liberación de la cubierta de servicio hacia usted, deslice el pestillo de
liberación de la cubierta de servicio (1) hacia la derecha, retire el tornillo (si se está utilizando el
tornillo opcional) (2) y luego vuelva a deslizar hacia la derecha el pestillo de liberación (3) para
liberar la cubierta de servicio.
NOTA: Si no desea utilizar el tornillo opcional, puede guardarlo dentro de la cubierta de
servicio.
2. Deslice la cubierta de servicio hacia la parte frontal del equipo (4) y levántela (5) para extraer la
cubierta de servicio.
Colocación de la cubierta de servicio
Vuelva a colocar la cubierta de servicio luego de acceder a la ranura del módulo de memoria, a la
unidad de disco duro, a la etiqueta normativa y a otros componentes.
NOTA: Si no desea utilizar el tornillo opcional, puede guardarlo dentro de la cubierta de servicio.
