Onderdelen aan de achterkant
Afbeelding 2–4 is alleen ter referentie en toont voorbeelden van achterpaneelconnectoren die zich op
uw werkstation kunnen bevinden. Uw HP werkstation heeft een combinatie van deze connectoren,
afhankelijk van het model en de configuratie van het werkstation.

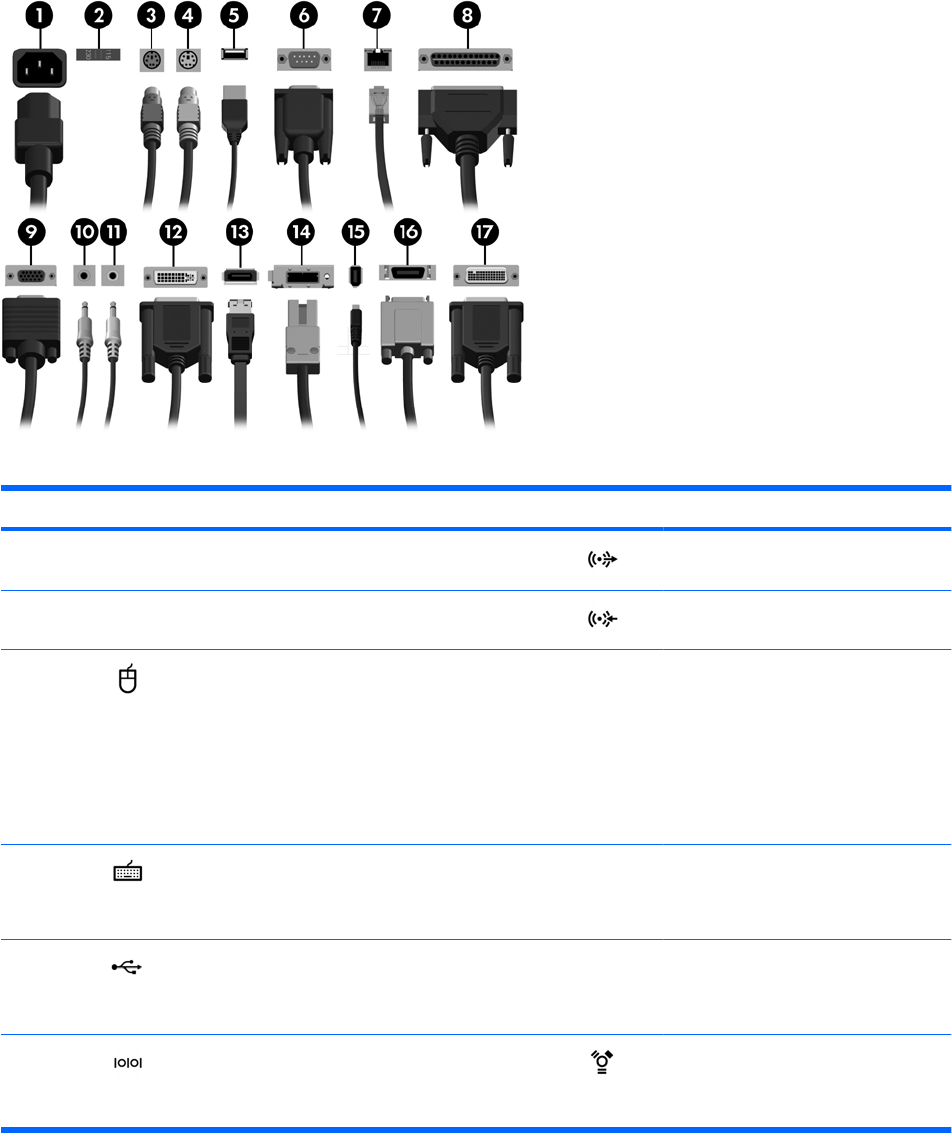

Afbeelding 2-4 Voorbeelden van werkstationconnectoren en -knoppen
Tabel 2-2 Omschrijving van achterpaneelconnectoren en -knoppen
Item Symbool Beschrijving Item Symbool Beschrijving
1 Voedingskabelaansluiting 10 Audio-uitgang
2 Voltageselectieschakelaar 11 Audio-ingang
3 PS/2-muisconnector (groen)
OPMERKING: Is mogelijk niet
beschikbaar op alle werkstations.
12 DVI DVI-D-monitorconnector
OPMERKING: Het is mogelijk dat uw
werkstation een DVI-I-
monitorconnector heeft. Deze
connector bevat twee extra pinnen
boven en twee onder het horizontale
platte gedeelte, voor geïntegreerde
analoge signalen.
4 PS/2-toetsenbordconnector (paars)
OPMERKING: Is mogelijk niet
beschikbaar op alle werkstations.
13 e-SATA-connector
OPMERKING: Is mogelijk niet
beschikbaar op alle werkstations.
5 USB 2.0-poorten 14 Mini SAS-connector
OPMERKING: Is mogelijk niet
beschikbaar op alle werkstations.
6 Seriële poort 15 IEEE-1394a-connector
OPMERKING: Is mogelijk niet
beschikbaar op alle werkstations.
