Komponenten auf der Rückseite
Abbildung 2–4 dient nur zur Referenz und zeigt Beispiele für mögliche Anschlüsse an der Rückseite
Ihrer Workstation. Die an Ihrer HP Workstation verfügbaren Anschlüsse sind je nach Modell und
Konfiguration der Workstation unterschiedlich.

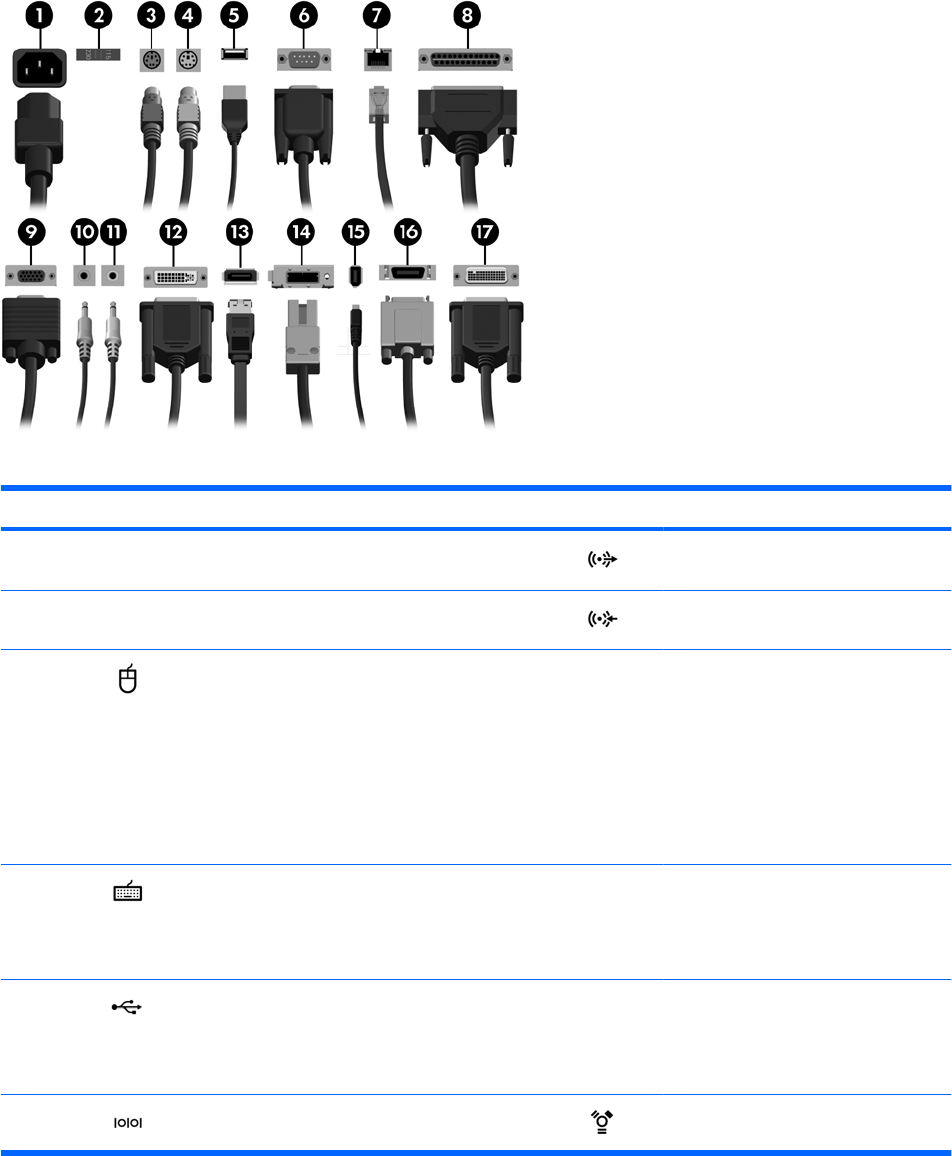

Abbildung 2-4 Beispiele für Anschlüsse und Steuerelemente einer Workstation
Tabelle 2-2 Beschreibung der Anschlüsse und Steuerelemente an der Rückseite
Nr. Symbol Beschreibung Nr. Symbol Beschreibung
1 Netzkabelanschluss 10 Audio-Ausgang
2 Spannungsumschalter 11 Audio-Eingang
3 PS/2-Mausanschluss (grün)
HINWEIS: Dieser Anschluss ist
möglicherweise nicht auf allen
Workstations verfügbar.
12 DVI DVI-D-Monitoranschluss
HINWEIS: Ihre Workstation ist
möglicherweise stattdessen mit einem
DVI-I-Monitoranschluss ausgestattet.
Dieser Anschluss hat zwei zusätzliche
Pole oberhalb und unterhalb des
horizontalen Flachanschlusses, um
integrierte analoge Signale zu
übertragen.
4 PS/2 Tastaturanschluss (lila)
HINWEIS: Dieser Anschluss ist
möglicherweise nicht auf allen
Workstations verfügbar.
13 e-SATA-Anschluss
HINWEIS: Dieser Anschluss ist
möglicherweise nicht auf allen
Workstations verfügbar.
5 USB 2.0-Anschlüsse 14 Mini-SAS-Anschluss
HINWEIS: Dieser Anschluss ist
möglicherweise nicht auf allen
Workstations verfügbar.
6 Serieller Anschluss 15 IEEE-1394a-Anschluss
