Nr. Symbol Beschreibung Nr. Symbol Beschreibung
HINWEIS: Dieser Anschluss ist
möglicherweise nicht auf allen
Workstations verfügbar.
7 RJ-45-Netzwerkanschluss 16 SAS-Anschluss
HINWEIS: Dieser Anschluss ist
möglicherweise nicht auf allen
Workstations verfügbar.
8 Paralleler Anschluss *
HINWEIS: Dieser Anschluss ist
möglicherweise nicht auf allen
Workstations verfügbar.
17 DMS–59-Grafikanschluss mit hoher
Leistungsdichte
HINWEIS: Dieser Anschluss ist
möglicherweise nicht auf allen
Workstations verfügbar.
9 SVGA-Monitoranschluss
* Weitere Informationen zu den Komponenten auf der Rückseite Ihrer Workstation finden Sie im Service and Technical
Reference Guide (Handbuch für Service und technische Referenz).
Die Anschlüsse auf der Rückseite sind mit Symbolen und Farben nach Industriestandard gekennzeichnet, um Ihnen das
Anschließen von Peripheriegeräten zu erleichtern.

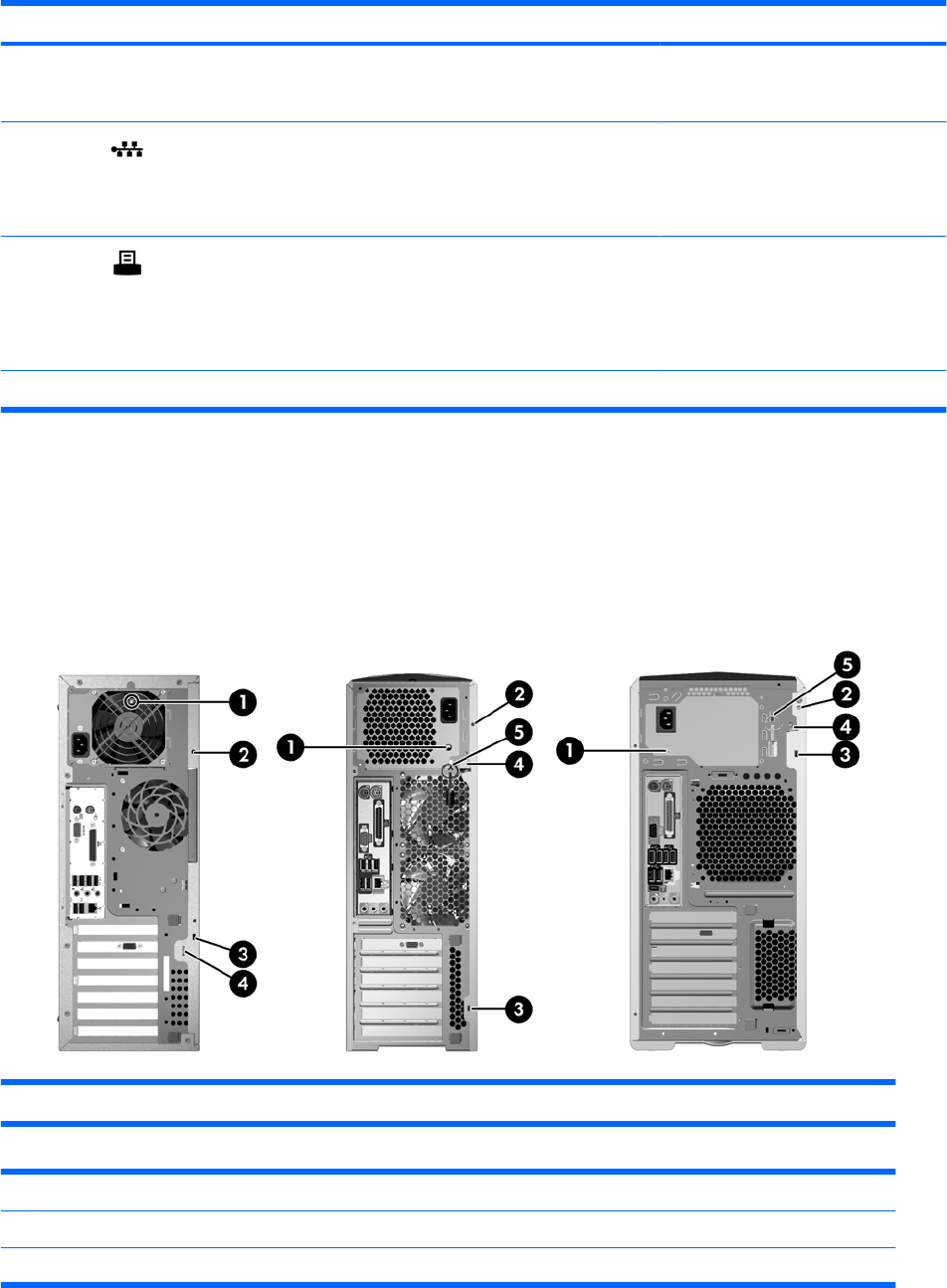

Die Beispiele in Abbildung 2-5 zeigen zusätzliche Komponenten an der Rückseite. Ihre Workstation ist
je nach Modell und Konfiguration der Workstation mit einigen dieser Komponenten ausgestattet.
Abbildung 2-5 Beispiele für zusätzliche Komponenten an der Rückseite
Serie xw4000 Serie xw6000 Serie xw8000/xw9000
Nr. Beschreibung
1 BIST-LED (Built In Self Test, Integrierter Selbsttest)
2 Vorrichtung für die Universalsicherung
Tabelle 2-2 Beschreibung der Anschlüsse und Steuerelemente an der Rückseite (Fortsetzung)
