후면 패널 구성 요소

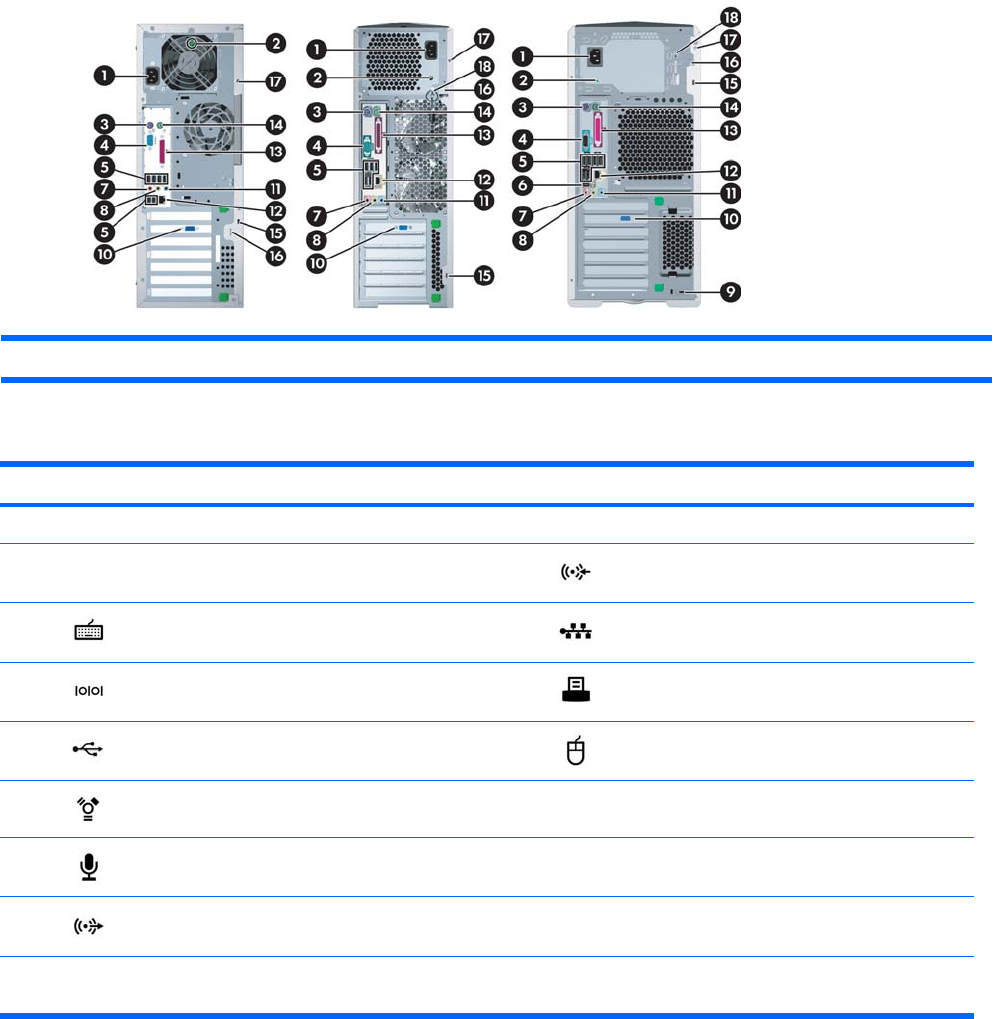

아래 그림은 참고를 위한 것으로, 실제 HP 워크스테이션은 이와 다를 수 있습니다.
xw4000 시리즈 xw6000 시리즈 xw8000/xw9000 시리즈
표 2-2 후면 패널 구성 요소
*
항목 기호 설명 항목 기호 설명
1
전원 코드 커넥터
10
그래픽 어댑터
2 BIST(Built In Self Test) LED 11
오디오 라인 입력 커넥터
3
키보드 커넥터
12
RJ-45 네트워크 커넥터
4
직렬 커넥터
13
병렬 커넥터 *
5
USB 2.0 포트
14
마우스 커넥터
6
IEEE-1394a 커넥터
15
케이블 잠금 슬롯
7
마이크 커넥터
16
잠금 고리
8
오디오 라인 출력 커넥터
17
범용 섀시 걸쇠 홈
9
SCSI 커넥터 또는 MiniSAS 4 포트 커넥터(선택
사양)
18
액세스 패널 키
*
특정 후면 패널 구성 요소에 대한 정보는 워크스테이션의 서비스 및 기술 참조 안내서 를 참조하십시오.
후면 패널 커넥터는 업계 표준 아이콘과 색상으로 구성되어 주변 장치를 어디에 연결할 지 쉽게 알 수 있습니다.
