Hardware Reference Guide - SFF
Table Of Contents
- Funcionalidades do produto
- Actualizações de hardware
- Funcionalidades de assistência
- Avisos e cuidados
- Utilizar o computador Small Form Factor em posição de torre
- Desbloquear o Smart Cover Lock
- Retirar a tampa do computador
- Recolocar a tampa do computador
- Instalar memória adicional
- Retirar ou instalar uma placa de expansão
- Posição das unidades
- Instalar e remover unidades
- Remover uma unidade óptica
- Instalar uma unidade óptica no compartimento de unidade de 5,25 polegadas
- Remover uma unidade externa de 3,5 polegadas
- Instalar uma unidade no compartimento de unidade externa de 3,5 polegadas
- Remover e substituir a unidade de disco rígido SATA interna principal de 3,5 polegadas
- Especificações técnicas
- Substituir a bateria
- Dispositivos de segurança externos
- Descarga electrostática
- Directrizes de funcionamento do computador, Manutenção de rotina e Preparação para expedição
- Índice
Nota Antes de remover uma placa de expansão instalada, desligue os cabos que poderão
estar ligados à placa de expansão.
a. Se estiver a instalar uma placa de expansão num socket vazio, remova a tampa da ranhura
de expansão apropriada na parte de trás do chassis. Puxe a tampa da ranhura para cima e
afaste-a do interior do chassis.

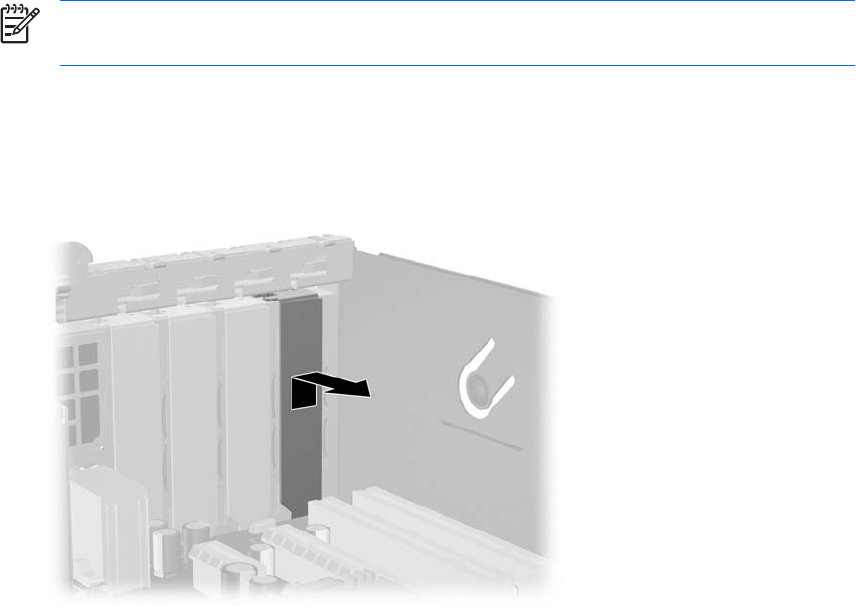

Figura 2-9 Retirar a tampa de uma ranhura de expansão
PTPT Retirar ou instalar uma placa de expansão 21
