9. Rode o compartimento de unidades para a posição vertical.

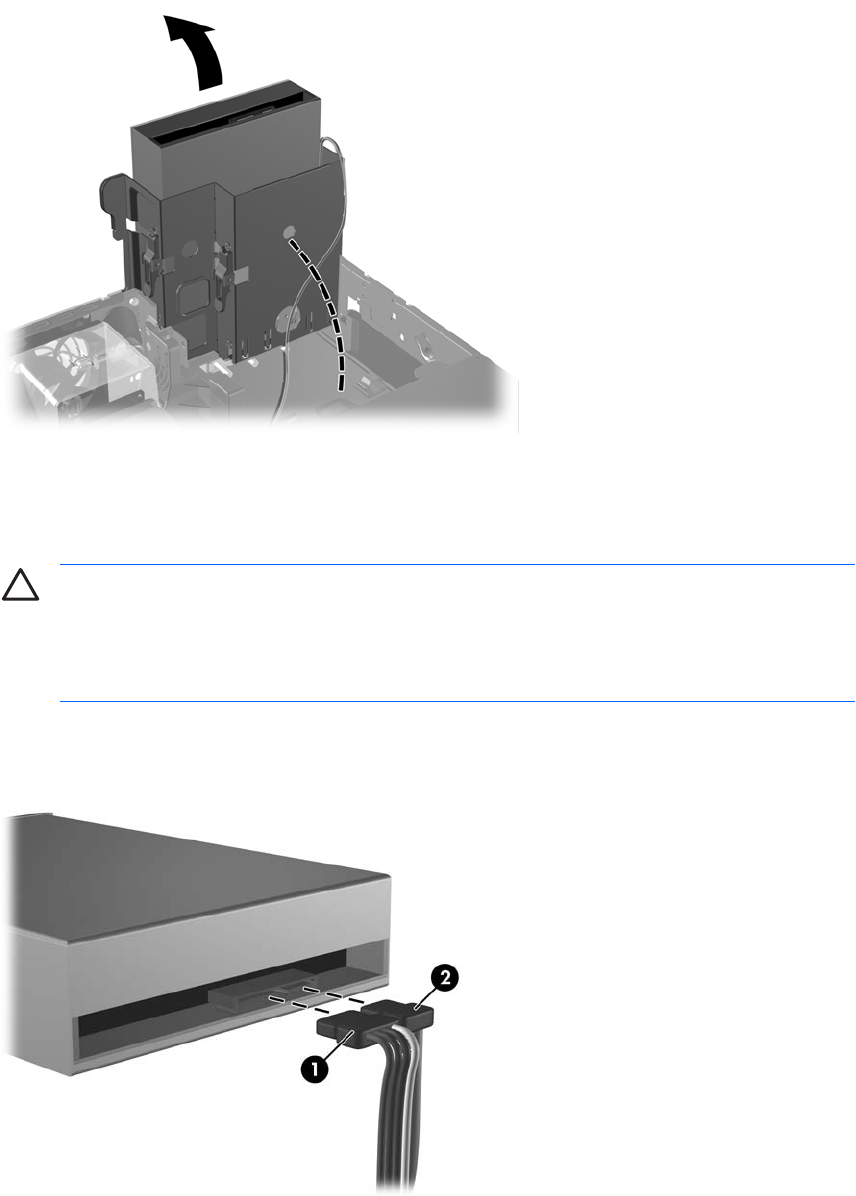

Figura 2-20 Rotação para cima do compartimento de unidades
10. Ligue o cabo de dados SATA ao conector branco da placa de sistema, identificado como SATA1.
11. Passe o cabo de dados pelas guias de cabos.
CUIDADO Há duas guias de cabos que evitam que o cabo de dados seja perfurado pelo
compartimento da unidade, quando esta é elevada ou baixada. Uma está localizada na
base de encaixe, à direita do compartimento da unidade. A outra está localizada na parte
de baixo do compartimento da unidade. Certifique-se de que o cabo de dados passa por
estas guias, antes de o ligar à unidade óptica.
12. Ligue os cabos de alimentação (1) e de dados (2) à parte posterior da unidade óptica.
Figura 2-21 Ligar os cabos de alimentação e de dados
