4. Ligue os cabos de unidade apropriados:
a. Se estiver a instalar uma unidade de disquetes, ligue os cabos de alimentação e de dados à
parte posterior da unidade e a outra extremidade do cabo de dados ao conector FLOPPY
P10 da placa de sistema.
b. Se estiver a instalar uma segunda unidade de disco rígido, ligue os cabos de alimentação e
de dados à parte posterior da unidade e a outra extremidade do cabo de dados ao conector
SATA seguinte disponível (desocupado) da placa de sistema, seguindo a sequência
numerada dos conectores.
c. Se estiver a instalar um leitor de cartões multimédia, instale a placa PCI fornecida com o leitor
de cartões multimédia e ligue o cabo USB do leitor ao conector USB da placa PCI.
5. Recoloque a unidade óptica.

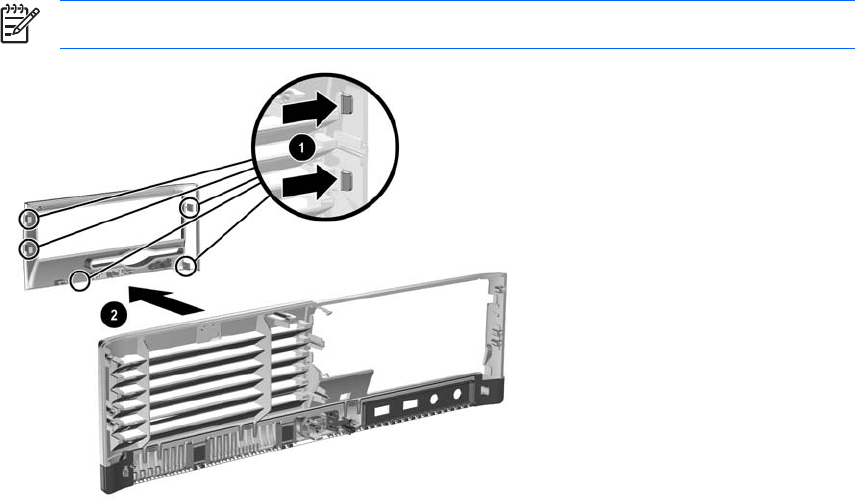

6. Retire o painel da unidade, premindo todas as patilhas do lado esquerdo, direito e do fundo do
painel (1) e retirando-o do painel frontal maior (2).
Nota O tipo de painel dependerá da configuração do computador.
Figura 2-29 Retirar o painel da unidade (painel da unidade de disquetes mostrado)
