10. Desligue o cabo de alimentação (1) e o cabo de dados (2) da parte posterior da unidade de disco
rígido.

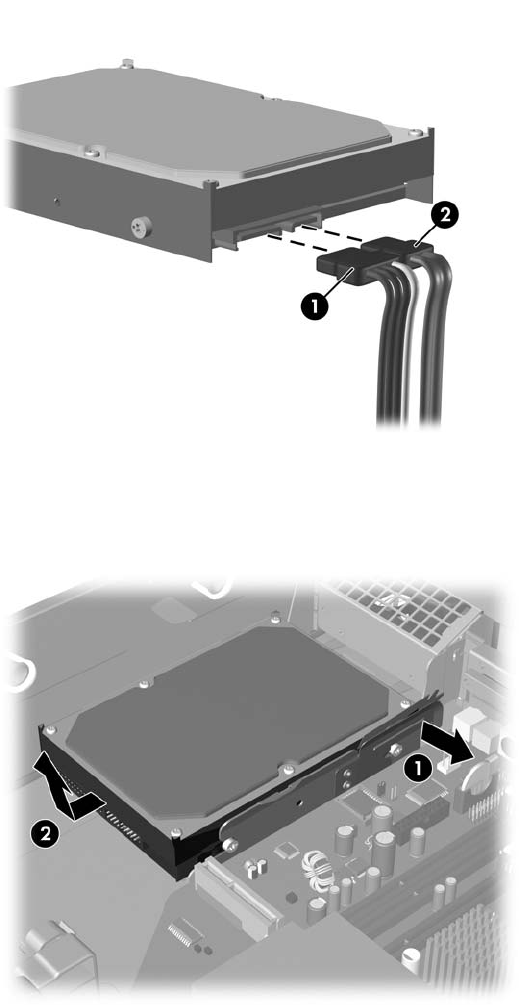

Figura 2-34 Desligar o cabo de dados e de alimentação da unidade de disco rígido
11. Puxe a patilha verde de bloqueio da unidade (1), faça deslizar a unidade de disco rígido na direcção
da parte frontal do computador até parar e, em seguida, levante a unidade e retire-a do
compartimento (2).
Figura 2-35 Retirar a unidade de disco rígido
12. Para instalar uma unidade de disco rígido, inverta o procedimento acima descrito.
40 Capítulo 2 Actualizações de hardware PTPT
