Componentes del panel posterior

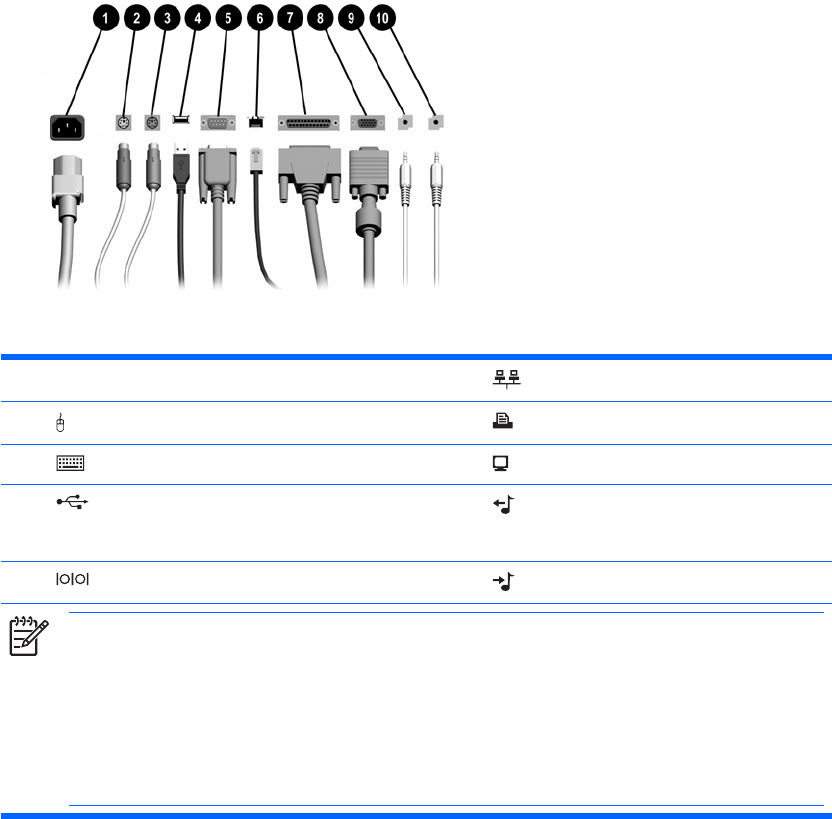

Tabla 1-3 Componentes del panel posterior
1 Conector de cable de alimentación 6 Conector de red RJ-45
2 Conector de ratón PS/2 (verde) 7 Conector paralelo
3 Conector de teclado PS/2 (lila) 8 Conector del monitor
4 Bus serie universal (USB) 9 Conector de salida de línea para
dispositivos de audio encendidos
(verde)
5 Conector serie
1
10 Conector de entrada de audio (azul)
Nota La disposición y el número de conectores pueden variar según el modelo.
El conector de monitor de la placa del sistema está inactivo cuando se instala una tarjeta de gráficos PCI
Express en el ordenador.
Si se ha instalado una tarjeta gráfica PCI, los conectores de la tarjeta y de la placa del sistema se pueden
utilizar al mismo tiempo, pero es posible que haya que cambiar algunos valores en Computer Setup para
usar ambos conectores. Para obtener más información sobre el orden de arranque, consulte la Guía sobre
la utilidad Computer Setup (F10) incluida en Documentation and Diagnostics CD.
1
HP dispone de un segundo conector de serie opcional.
