Extracción de la cubierta del equipo
1. Extraiga/desconecte cualquier dispositivo de seguridad que prohíba la apertura del ordenador.
2. Extraiga del ordenador todos los medios extraíbles, como unidades de disquete o discos
compactos.
3. Apague correctamente el ordenador utilizando la opción del sistema operativo y apague todos los
dispositivos externos.
4. Desenchufe el cable de alimentación de la toma eléctrica y desconecte todos los dispositivos
externos.
PRECAUCIÓN Independientemente del estado de encendido, el voltaje siempre se
muestra en la placa del sistema mientras que el sistema esté conectado a una toma eléctrica
de CA activa. Debe desconectar el cable de alimentación con el fin de evitar daños en los
componentes internos del ordenador.
5. Si el ordenador está sobre un soporte, retírelo de este soporte.
6. Pulse los botones de los lados izquierdo y derecho del ordenador (1), a continuación deslice la
cubierta del ordenador hacia delante hasta que llegue al tope (2) y levántela hasta sacarla del
chasis.

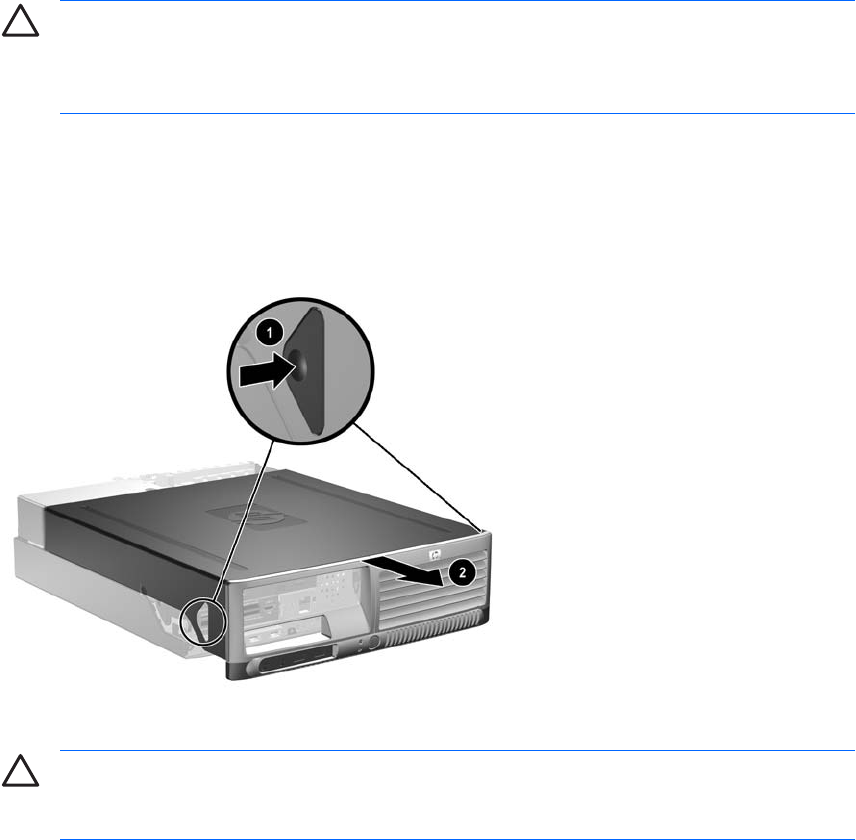

Figura 2-3 Extracción de la cubierta del equipo
PRECAUCIÓN Después de retirar la cubierta del ordenador, busque el LED en la placa
del sistema entre los zócalos DIMM. Si el indicador LED está iluminado, el sistema todavía
tiene energía. Apague el ordenador y retire el cable de alimentación antes de continuar.
