Hardware Reference Guide - SFF

Instalación de zócalos DIMM
La placa del sistema cuenta con cuatro zócalos DIMM, dos en cada canal. Los zócalos están
identificados como XMM1, XMM2, XMM3 y XMM4. Los zócalos XMM1 y XMM2 funcionan en la memoria
del Canal A. Los zócalos XMM3 y XMM4 funcionan en la memoria del Canal B.

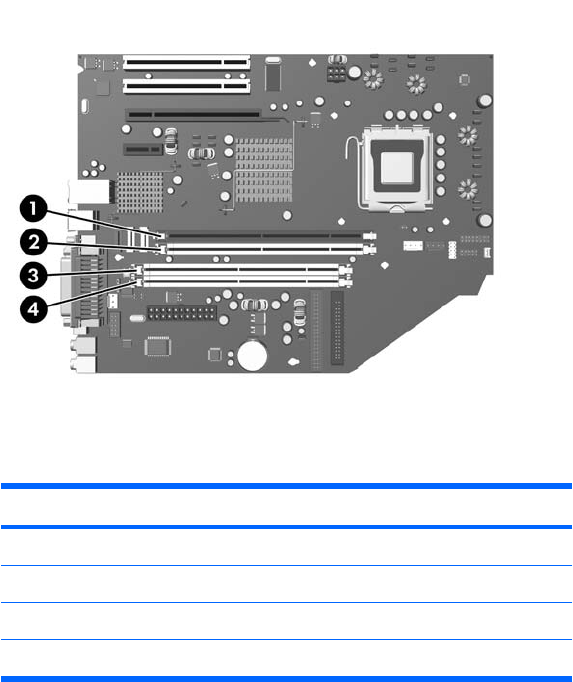

Figura 2-5 Ubicaciones de los zócalos DIMM
Elemento Descripción Color del zócalo
1 Zócalo DIMM XMM1, Canal A Negro
2 Zócalo DIMM XMM2, Canal A Blanco
3 Zócalo DIMM XMM3, Canal B Blanco
4 Zócalo DIMM XMM4, Canal B Blanco
El sistema funcionará automáticamente en modo de un solo canal, modo de doble canal o en modo
flexible, dependiendo de cómo se hayan instalado los módulos DIMM.
●
El sistema funcionará en modo de un solo canal si la instalación de módulos sólo se ha realizado
en un canal de los zócalos DIMM.
●
El sistema funcionará en un modo de doble canal de mayor rendimiento si la capacidad total de
la memoria de los módulos DIMM del Canal A es igual a la capacidad total de la memoria de los
módulos DIMM del Canal B. La tecnología y el ancho del dispositivo pueden variar entre los
canales. Por ejemplo, si se instalan dos módulos DIMM de 256 MB en el Canal A y un módulo
DIMM de 512 MB en el Canal B, el sistema funcionará en modo de doble canal.
●
El sistema funcionará en un modo flexible si la capacidad total de la memoria de los módulos DIMM
del Canal A no es igual a la capacidad total de la memoria de los módulos DIMM del Canal B. En
modo flexible, el canal instalado con la menor cantidad de memoria describe la cantidad total de
memoria asignada al canal dual y el resto se asigna a un solo canal. Para conseguir una velocidad
óptima, los canales deben estar equilibrados de modo que la mayor cantidad de memoria se
reparta entre los dos canales. Por ejemplo, si está instalando los zócalos con un módulo DIMM de
1 GB, dos módulos DIMM de 512 MB y uno de 256 MB, un canal se debe instalar con un módulo
16 Capítulo 2 Actualizaciones de Hardware ESES
