Extracción o instalación de una tarjeta de expansión
El ordenador tiene dos ranuras de expansión PCI de perfil bajo estándar que pueden dar cabida a una
tarjeta de expansión de hasta 17,46 cm (6,875 pulgadas) de longitud. El ordenador también cuenta con
una ranura de expansión PCI Express x1 y una ranura de expansión PCI Express x16.
Nota Las ranuras PCI y PCI Express sólo admiten tarjetas de perfil bajo, a menos que se instale
una tarjeta elevadora opcional. La tarjeta elevadora opcional admite dos ranuras PCI estándar
de altura completa. Si se instala la tarjeta elevadora, no se podrá acceder a la ranura de
expansión PCI Express x16.

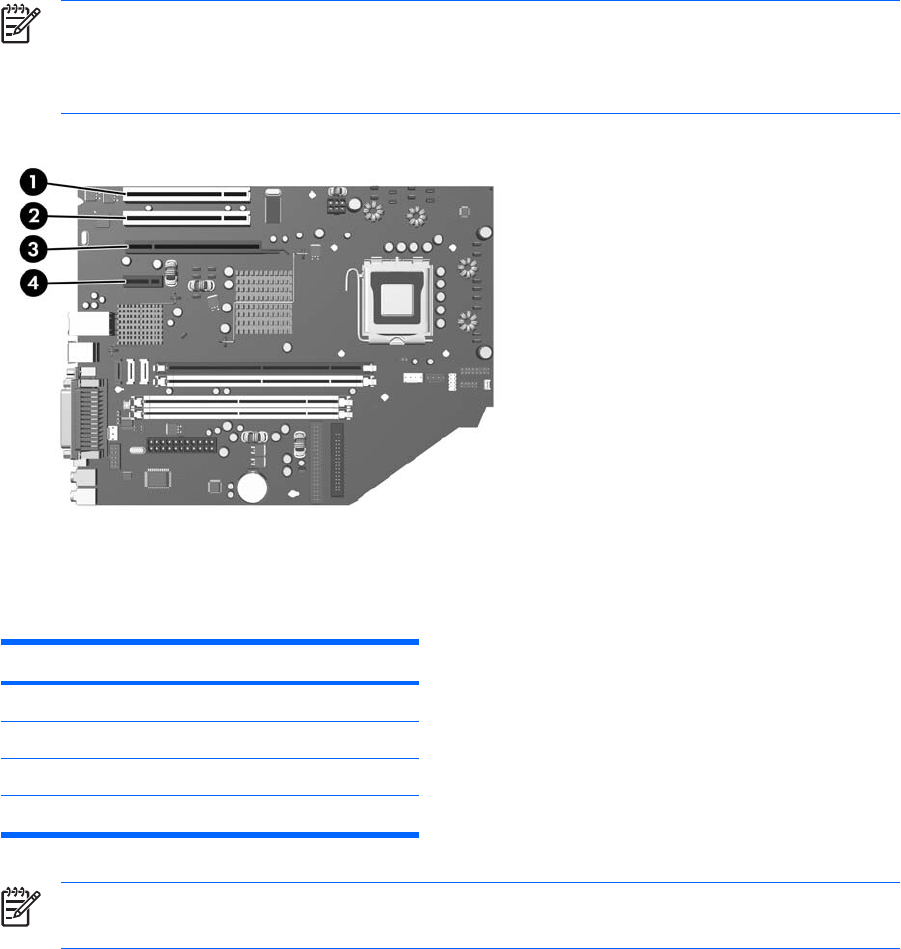

Figura 2-7 Ubicaciones de las ranuras de expansión
Elemento Descripción
1 Ranura de expansión PCI
2 Ranura de expansión PCI
3 Ranura de expansión PCI Express x16
4 Ranura de expansión PCI Express x1
Nota Puede instalar una tarjeta de expansión PCI Express x1, x4 x8 o x16 en la ranura de
expansión PCI Express x16.
Para instalar una tarjeta de expansión:
1. Extraiga/desconecte cualquier dispositivo de seguridad que impida la apertura del ordenador.
2. Extraiga del ordenador todos los medios extraíbles, como unidades de disquete o discos
compactos.
3. Apague correctamente el ordenador utilizando la opción del sistema operativo y apague todos los
dispositivos externos.
