Hardware Reference Guide - SFF

b. Si va a extraer una tarjeta PCI estándar, sosténgala por cada extremo y, con cuidado, mueva
la tarjeta hacia delante y hacia atrás hasta que los conectores se suelten del zócalo. Tire de
la tarjeta de expansión hacia arriba desde zócalo y retírela del interior del chasis para sacarla
del cuadro del chasis. Asegúrese de no rayar la tarjeta rozándola contra los demás
componentes.

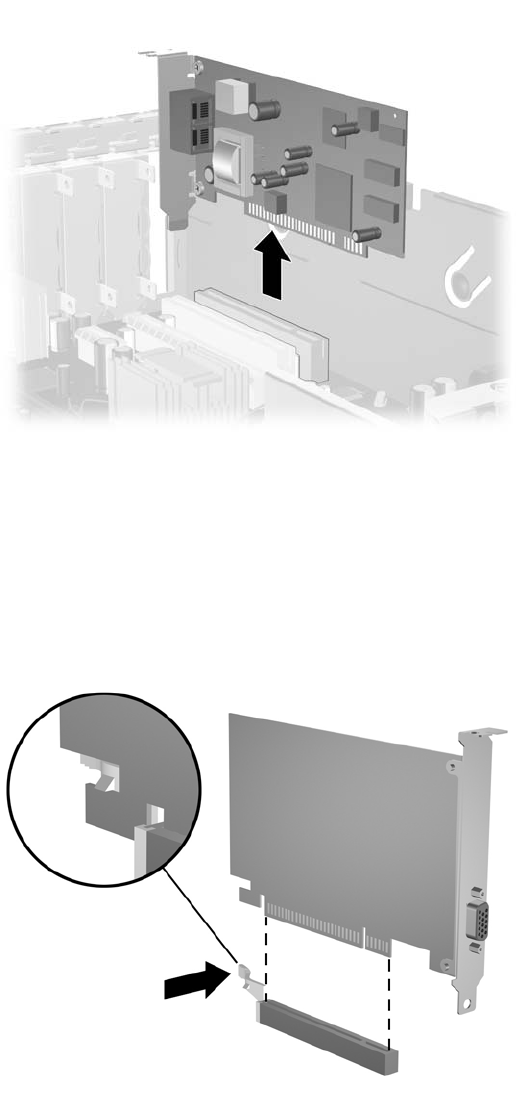

Figura 2-10 Extracción de una tarjeta de expansión PCI estándar
c. Si va a extraer una tarjeta PCI Express x16, aleje el brazo de retención de la parte posterior
del zócalo de extensión de la tarjeta y, con cuidado, mueva la tarjeta hacia delante y hacia
atrás hasta que los conectores se suelten del zócalo. Tire de la tarjeta de expansión hacia
arriba desde zócalo y retírela del interior del chasis para sacarla del cuadro del chasis.
Asegúrese de no rayar la tarjeta rozándola contra los demás componentes.
Figura 2-11 Extracción de una tarjeta de expansión PCI Express x16
22 Capítulo 2 Actualizaciones de Hardware ESES
