7. Gire el alojamiento de la unidad hasta que quede en su posición correcta.

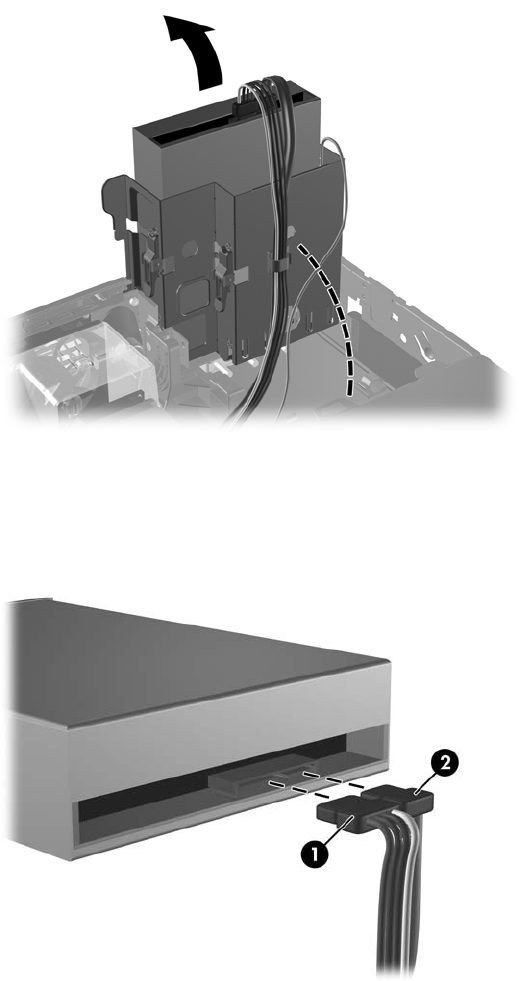

Figura 2-14 Rotación del alojamiento de la unidad hacia arriba
8. Desconecte el cable de alimentación (1) y el cable de datos (2) de la parte posterior de la unidad
óptica.
Figura 2-15 Desconexión de los cables de alimentación y de datos
ESES Instalación y extracción de unidades 27
