9. Gire el alojamiento de la unidad otra vez hasta llegar a su posición normal.
PRECAUCIÓN Tenga cuidado de no pellizcar ningún cable al girar el alojamiento de la
unidad hacia abajo.

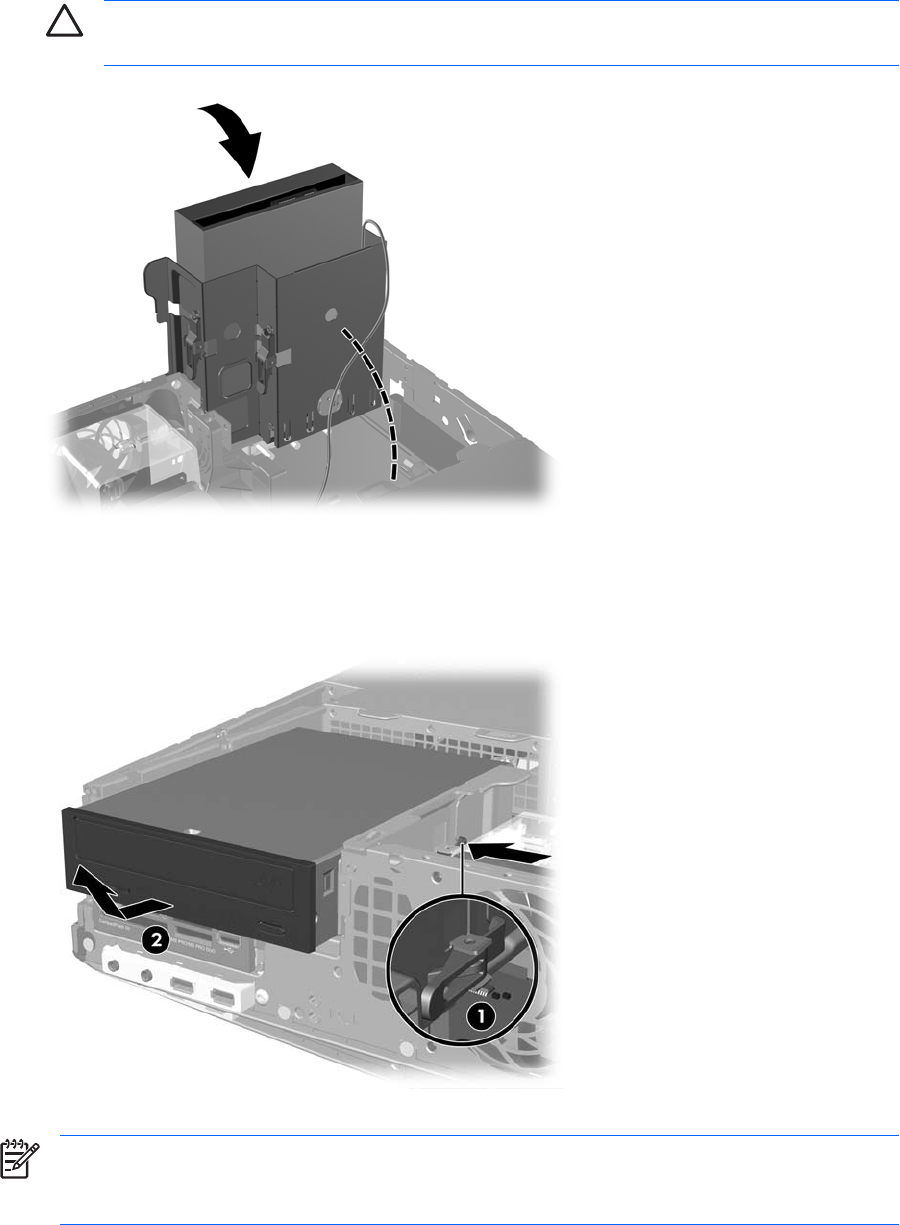

Figura 2-16 Rotación del alojamiento de la unidad hacia abajo
10. Presione el pestillo de retención de unidad verde (1) situado en la parte de la unidad para
desencajar la unidad de su alojamiento. Mientras presiona el pestillo de retención de la unidad,
deslice la unidad hacia delante, levántela y sáquela del alojamiento (2).
Figura 2-17 Extracción de la unidad óptica
Nota Para volver a colocar la unidad óptica, realice el procedimiento de extracción en orden
inverso. Cuando vuelva a colocar la unidad, transfiera los cuatro tornillos de guía de la unidad
antigua a la nueva.
28 Capítulo 2 Actualizaciones de Hardware ESES
