Instalación de una unidad óptica en el compartimiento para unidades
de 5,25 pulgadas
Para instalar una unidad óptica opcional de 5,25 pulgadas:
1. Extraiga/desconecte cualquier dispositivo de seguridad que impida la apertura del ordenador.
2. Extraiga del ordenador todos los medios extraíbles, como unidades de disquete o discos
compactos.
3. Apague correctamente el ordenador utilizando la opción del sistema operativo y apague todos los
dispositivos externos.
4. Desenchufe el cable de alimentación de la toma eléctrica y desconecte todos los dispositivos
externos.
PRECAUCIÓN Independientemente del estado de encendido, el voltaje se muestra en la
placa del sistema siempre que el sistema esté conectado a una toma eléctrica de CA activa.
Debe desconectar el cable de alimentación con el fin de evitar daños en los componentes
internos del ordenador.
5. Si el ordenador está sobre un soporte, retírelo del soporte.
6. Extraiga la cubierta del equipo.
PRECAUCIÓN Después de quitar la cubierta del ordenador, busque el indicador LED en
la placa del sistema entre los zócalos DIMM. Si el indicador LED está iluminado, el sistema
todavía tiene energía. Apague el ordenador y quite el cable de alimentación antes de
continuar.
7. Instale dos tornillos de guía métricos M3 en los orificios inferiores de los lados de la unidad. HP
suministra cuatro tornillos de guía métricos M3 adicionales en la parte delantera del chasis, debajo
de la cubierta del ordenador. Los tornillos de guía métricos M3 son negros.
PRECAUCIÓN Utilice sólo tornillos de 5 mm de longitud como tornillos de guía. Si los
tornillos son más largos, podrían dañar los componentes internos de la unidad.
Nota Cuando vuelva a colocar la unidad, transfiera los cuatro tornillos de guía métricos
M3 de la unidad antigua a la nueva.

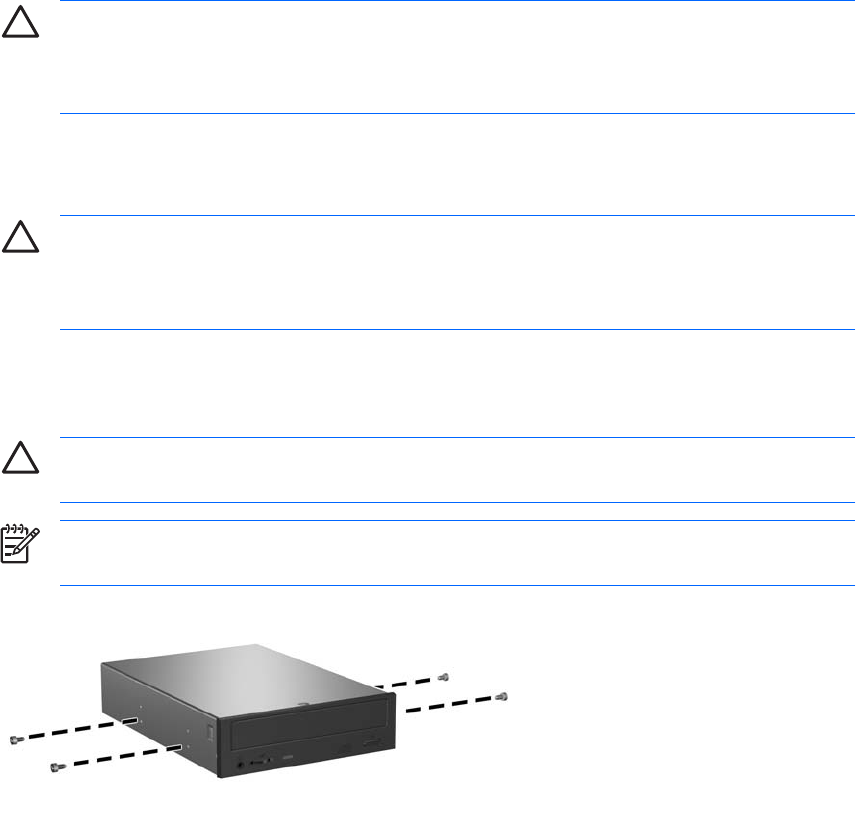

Figura 2-18 Instalación de tornillos de guía en la unidad óptica
