8. Coloque los tornillos de guía de la unidad en las ranuras J del compartimiento de la unidad (1). A
continuación, deslice la unidad hacia la parte trasera del ordenador (2) hasta que quede fijada en
su posición.

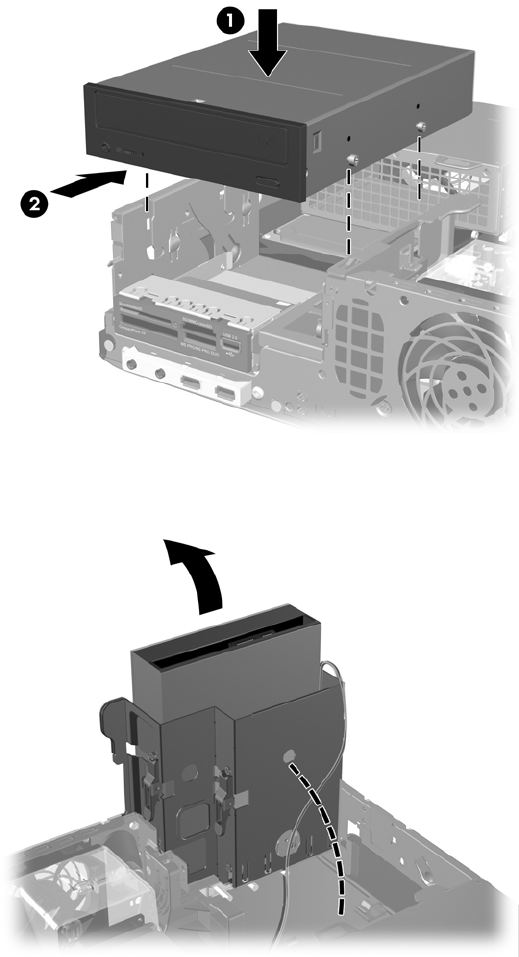

Figura 2-19 Instalación de la unidad óptica
9. Gire el alojamiento de la unidad hasta que quede en su posición correcta.
Figura 2-20 Rotación del alojamiento de la unidad hacia arriba
10. Conecte el cable de datos SATA al conector blanco de la placa del sistema identificado como
SATA1.
11. Pase el cable de datos a través de las guías.
30 Capítulo 2 Actualizaciones de Hardware ESES
