Nota Utilice tornillos de guía para asegurarse de que la unidad se alineará correctamente
dentro de su alojamiento y quedará en su sitio. HP suministra tornillos de guía adicionales (cuatro
tornillos estándar 6-32 y cuatro tornillos métricos M3), instalados en la parte delantera del chasis,
debajo de la cubierta del ordenador. La unidad de disco duro lleva tornillos 6-32 estándar. El
resto de las unidades utiliza tornillos métricos M3. Los tornillos métricos M3 y los tornillos
estándar 6-32 suministrados por HP son de color negro y plateado respectivamente.
1. Siga el procedimiento descrito en la sección Extracción de una unidad óptica para extraer la unidad
óptica y acceder al compartimiento para la unidad de 3,5 pulgadas.
PRECAUCIÓN Compruebe que el ordenador está apagado y que el cable de alimentación
está desconectado de la toma eléctrica. Después de retirar la cubierta del ordenador,
busque el indicador LED en la placa del sistema entre los zócalos DIMM. Si el indicador
LED está iluminado, el sistema todavía tiene energía. Apague el ordenador y desconecte
el cable de alimentación antes de continuar.
2. Mantenga la unidad en un esquina con los tornillos de guía traseros sobre el compartimento de la
unidad y deslice la unidad hacia atrás de modo que los tornillos de guía frontales se deslicen dentro
de las ranuras J del compartimento de la unidad.

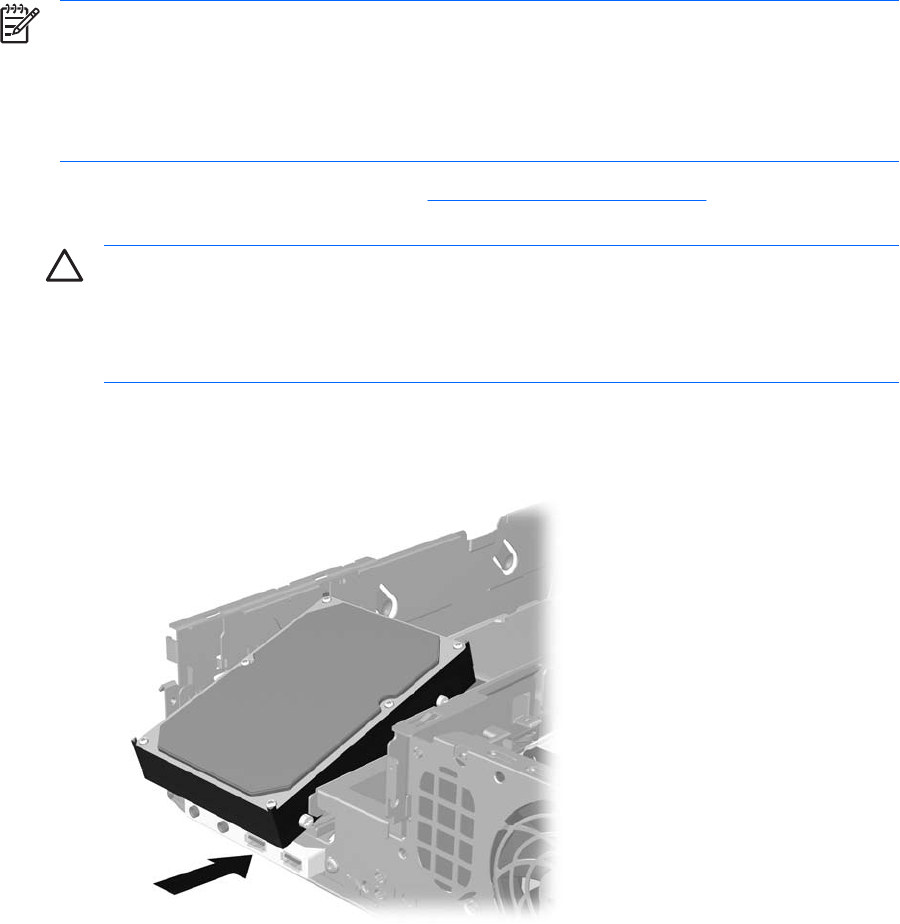

Figura 2-27 Instalación de una unidad en un compartimiento para unidad de 3,5 pulgadas (se
muestra una unidad de disco duro)
