3. Alinee los tornillos de guía traseros con las ranuras J traseras del alojamiento de la unidad y
presione hacia abajo en la parte trasera de la unidad (1). A continuación, deslice la unidad hacia
atrás hasta que quede fijada en su posición (2).

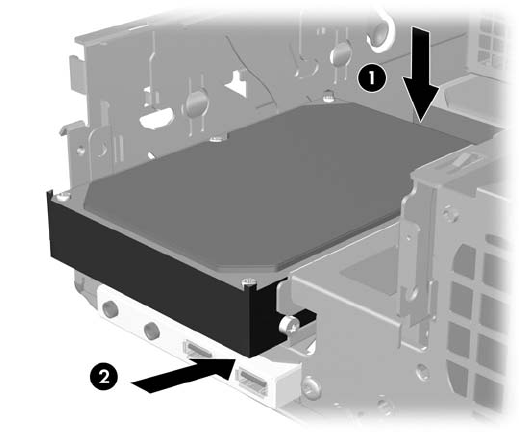

Figura 2-28 Instalación de una unidad en un compartimiento para unidad de 3,5 pulgadas (se
muestra una unidad de disco duro)
4. Conexión de los cables de la unidad adecuados:
a. Si instala una unidad de disquete, conecte los cables de alimentación y datos a la parte trasera
de la unidad y conecte el otro extremo del cable de datos al conector de la placa del sistema
identificado como FLOPPY P10.
b. Si instala una segunda unidad de disco duro, conecte los cables de alimentación y datos a
la parte trasera de la unidad y conecte el otro extremo del cable de datos al siguiente conector
SATA (sin instalar) disponible de la placa del sistema siguiendo la secuencia numerada de
los conectores.
c. Si instala un lector de tarjeta multimedia, instale la tarjeta PCI incluida con el lector de tarjeta
multimedia y conecte el cable USB del lector de tarjeta multimedia al conector USB en la
tarjeta PCI.
5. Reemplace la unidad óptica.
