11. Tire de la pestaña verde que fija la unidad en su sitio, alejándola de la unidad (1), deslice la unidad
de disco duro hacia la parte delantera del ordenador hasta que llegue al tope y, a continuación,
levante la unidad hasta extraerla de su compartimiento (2).

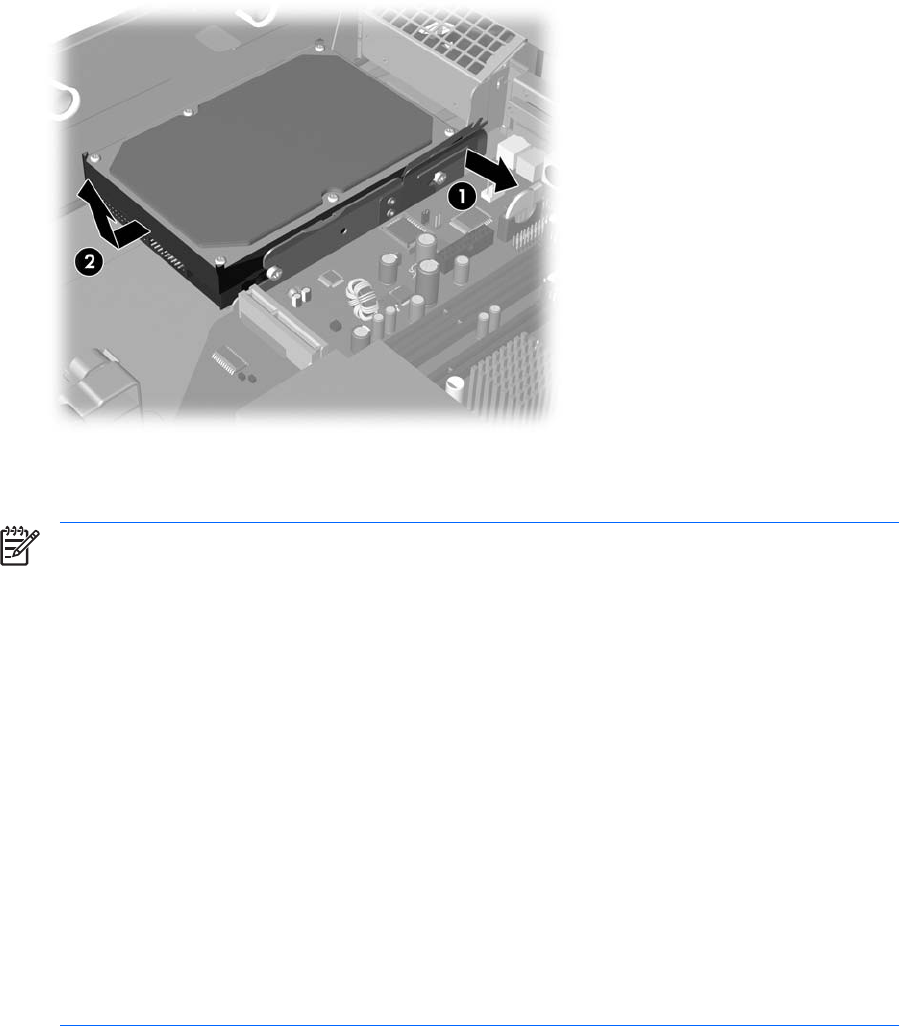

Figura 2-35 Extracción de la unidad de disco duro
12. Para instalar una unidad de disco duro, realice el procedimiento inverso al descrito anteriormente.
Nota Cuando cambie la unidad de disco principal, asegúrese de girar el cable SATA alrededor
de la apertura en la base del acoplamiento situado en la parte inferior del cuadro del chasis a la
derecha del alojamiento de la unidad.
Si el sistema sólo tiene un disco duro SATA, debe conectar el cable de datos al conector azul
marino identificado como SATA0 en la placa del sistema para evitar cualquier problema de
funcionamiento de la unidad de disco duro. Si va a añadir una segunda unidad de disco duro,
conecte el otro extremo del cable de datos al siguiente conector SATA (sin instalar) disponible
de la placa del sistema siguiendo la secuencia numerada de los conectores.
Cuando vuelva a colocar la unidad de disco duro, transfiera los cuatro tornillos de la unidad
antigua a la nueva. Los tornillos sustituyen a los rieles de la unidad. Necesitará un destornillador
Torx T-15 para quitar y volver a colocar los tornillos de guía. HP suministra cuatro tornillos de
guía estándar 6-32 adicionales en la parte delantera del chasis, debajo de la cubierta del
ordenador. Los tornillos de guía estándar 6-32 son de color plateado.
Si ha sustituido la unidad de disco duro principal, utilice el conjunto de CD Restore Plus! que
creó cuando configuró el ordenador para restaurar el sistema operativo, los controladores de
software y cualquier aplicación de software instalados previamente en el ordenador. Una vez
finalizado el proceso de restauración, reinstale los archivos personales de los que hizo una copia
de seguridad antes de sustituir el disco duro.
