b. Para insertar la batería nueva, inserte un extremo de la batería de repuesto debajo del borde
del soporte con el lado positivo hacia arriba. Presione el otro extremo hacia abajo hasta que
encaje en la sujeción (2).

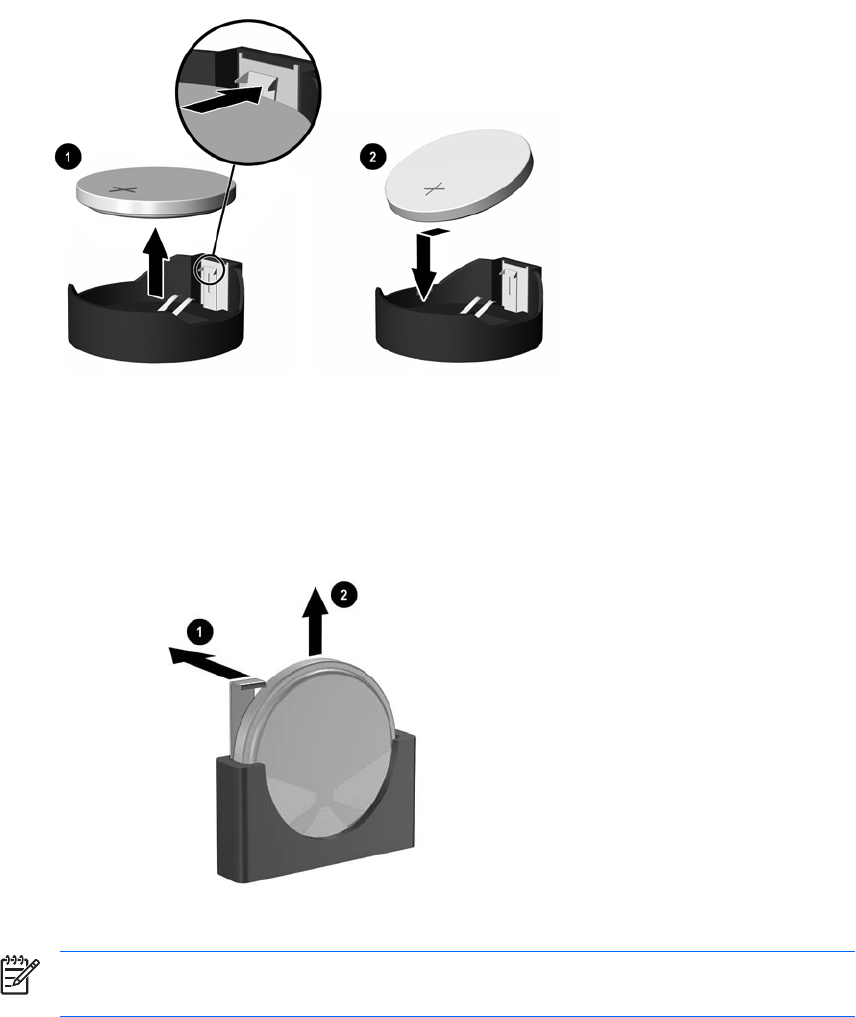

Figura B-2 Extracción y colocación de una batería tipo botón (Tipo 2)
Tipo 3
a. Retire hacia atrás el clip (1) que sujeta la batería en su sitio y extraiga la batería (2).
b. Inserte la batería nueva y vuelva a colocar el clip en su sitio.
Figura B-3 Extracción de una batería tipo botón (Tipo 3)
Nota Después de haber sustituido la batería, siga los pasos siguientes para finalizar este
procedimiento.
9. Vuelva a colocar la cubierta del equipo.
10. Si el ordenador estaba sobre un soporte, vuelva a colocar el soporte.
11. Conecte y encienda el ordenador.
ESES 47
