3. กะใหสกรูตัวนำดานหลังตรงกับสลอตตัว J ดานหลังบนโครงไดรฟ และกดลงบนดานหลังของไดรฟ (1) แลวเลื่อน
ไดรฟกลับจนกระทั่งล็อคเขาที่ (2)

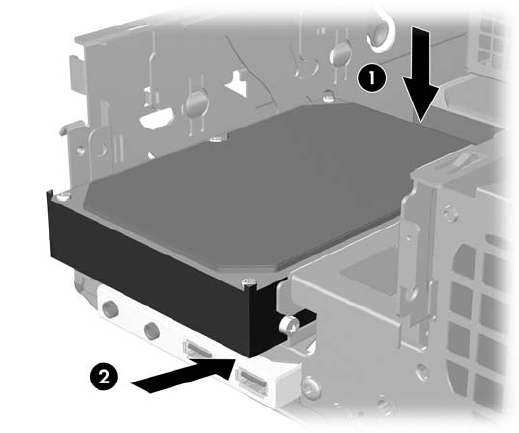

ภาพ 2-28 การติดตั้งไดรฟลงในชองใสไดรฟขนาด 3.5 นิ้ว (ฮารดไดรฟแสดงในรูป)
4. เชื่อมตอสายเคเบิลไดรฟที่เหมาะสม:
a.
หากกำลังติดตั้งไดรฟดิสกเกตต ใหเชื่อมตอสายไฟและสายเคเบิลขอมูลกับดานหลังของไดรฟและตอปลายอีก
ดานของสายเคเบิลขอมูลเขากับชองเสียบที่ติดฉลาก FLOPPY P10 ในเมนบอรด
b.
หากกำลังติดตั้งฮารดไดรฟตัวที่สอง ใหเชื่อมตอสายไฟและสายเคเบิลขอมูลกับดานหลังของไดรฟและตอปลายอีก
ดานของสายเคเบิลขอมูลเขากับชองเสียบ SATA ช
องถัดไป (ที่ยังไมไดใช) ในเมนบอรดตามลำดับที่แสดงเปนตัว
เลขของชองเสียบ
c. หากกำลังติดตั้งตัวอานการดมีเดีย ใหติดตั้งการด PCI ที่มาพรอมกับตัวอานการดมีเดีย และตอสายเคเบิล USB
จากตัวอานการดมีเดียไปที่ชองเสียบ USB บนการด PCI
5. การเปลี่ยนออปติคัลไดรฟ
