Встановлення модулів у розніми DIMM
На системній платі є чотири розніми DIMM, по два розніми на кожен канал. Розніми марковано
як XMM1, XMM2, XMM3 і XMM4. Розніми XMM1 і XMM2 працюють на каналі A. Розніми XMM3 і
XMM4 працюють на каналі B.

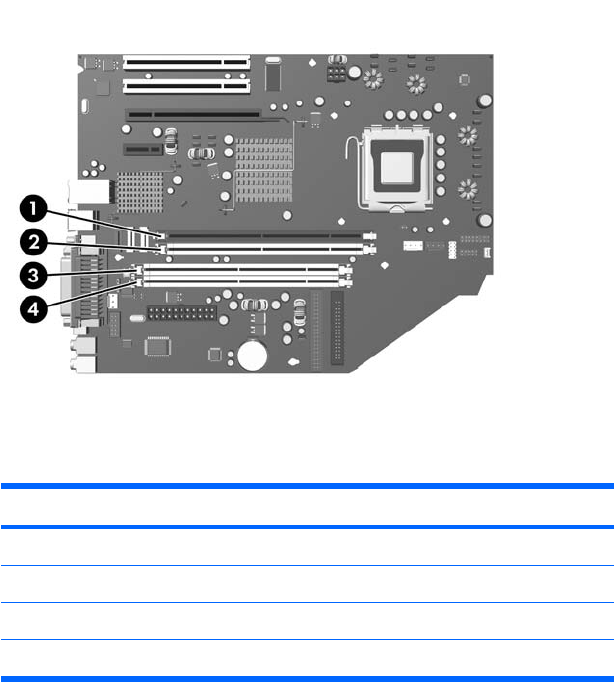

Рисунок 2-5 Розміщення рознімів DIMM
Компонент Опис Колір розніму
1 DIMM рознім XMM1, канал A Чорний
2 DIMM рознім XMM2, канал A Білий
3 DIMM рознім XMM3, канал B Білий
4DIMM рознім XMM4, канал B Білий
Система буде автоматично працювати в одноканальному, двоканальному або гнучкому режимі,
у залежності від типу модулів, встановлених у розніми DIMM.
●
Система може працювати в одноканальному режимі, якщо в розніми DIMM встановлено
пам’ять тільки для одного каналу.
●
Система працюватиме у високопродуктивному двоканальному режимі, якщо загальна
ємність модулів DIMM у каналі A дорівнює загальній ємності модулів DIMM у
каналі B.
Технологічні можливості і ширина пристрою залежать від каналів. Наприклад, якщо в
канал A встановлено два модулі DIMM на 256 Мб, а в канал B – один модуль DIMM на
512 Mб, система працюватиме у двоканальному режимі.
●
Система працюватиме у гнучкому режимі, якщо загальна ємність модулів DIMM у каналі A
не дорівнює загальній ємності модулів DIMM у каналі B. У гнучкому
режимі канал, в який
встановлено менший обсяг пам’яті, визначає кількість пам’яті, призначувану подвійному
каналу, а залишок призначається одинарному каналу. Для досягнення оптимальної
швидкості канали необхідно збалансувати, щоб розподілити найбільший обсяг пам’яті між
двома каналами. Наприклад, якщо ви встановлюєте пам’ять у розніми з одним 1 ГБ
модулем DIMM, двома 512 МБ модулями DIMM і
одним 256 МБ модулем DIMM, то в один
