Видалення або встановлення плати розширення
Комп’ютер має два стандартних низькопрофільних гнізда PCI, в які можна встановити плату
розширення довжиною 17,46 см. Комп’ютер також обладнано одним гніздом розширення PCI
Express x1 і одним гніздом розширення PCI Express x16.
Примітка Гнізда PCI і PCI Express підтримують тільки низькопрофільні плати, якщо не
встановлено додаткову інтерфейсну плату. Додаткова інтерфейсна плата підтримує два
повновисокі стандартні розніми PCI. Якщо встановлено інтерфейсну плату, гніздо
розширення PCI Express x16 буде недоступним.

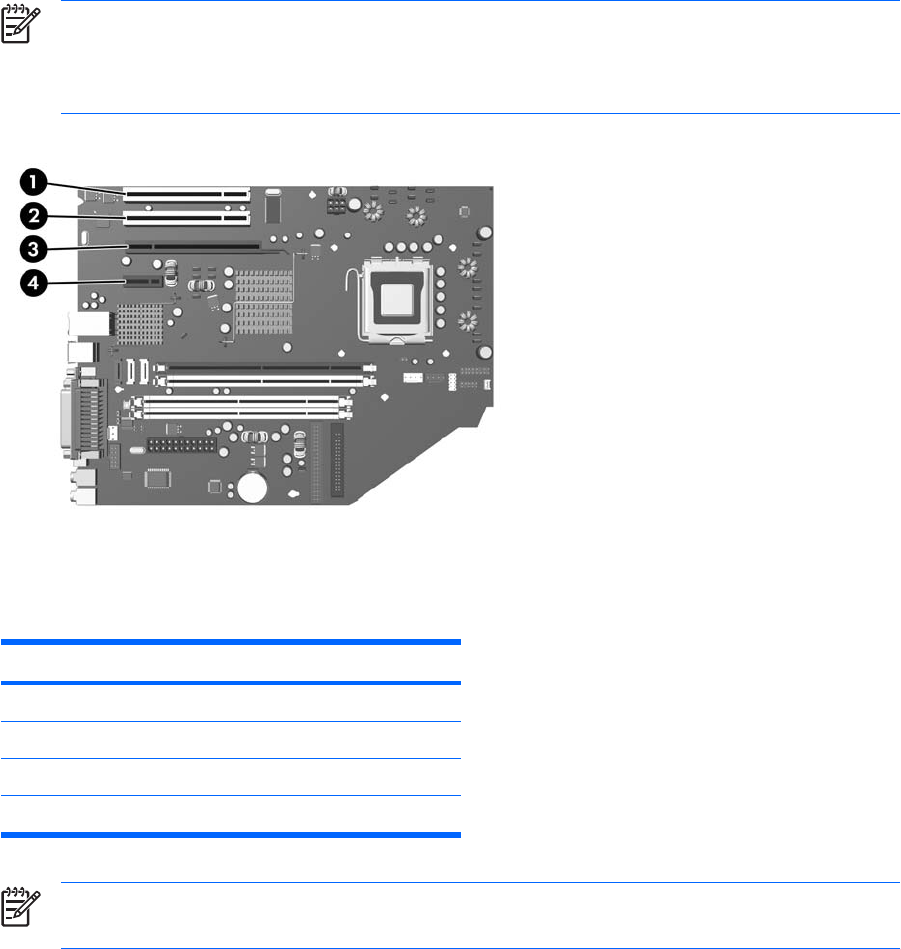

Рисунок 2-7 Розміщення гнізд розширення
Компонент Опис
1 Гніздо розширення PCI
2 Гніздо розширення PCI
3 Гніздо розширення PCI Express x16
4 Гніздо розширення PCI Express x1
Примітка У гніздо розширення PCI Express x16 можна встановити плату розширення PCI
Express x1, x4, x8 чи x16.
Встановлення плати розширення:
1. Видаліть/відключіть будь-які засоби безпеки, що блокують відкриття корпусу комп’ютера.
2. Вилучіть з комп’ютера всі змінні носії, такі як дискети або компакт-диски.
3. Правильно вимкніть комп’ютер через операційну систему, потім відключіть усі зовнішні
пристрої.
UKWW Видалення або встановлення плати розширення 19
