9. Поверніть відсік з накопичувачем вгору.

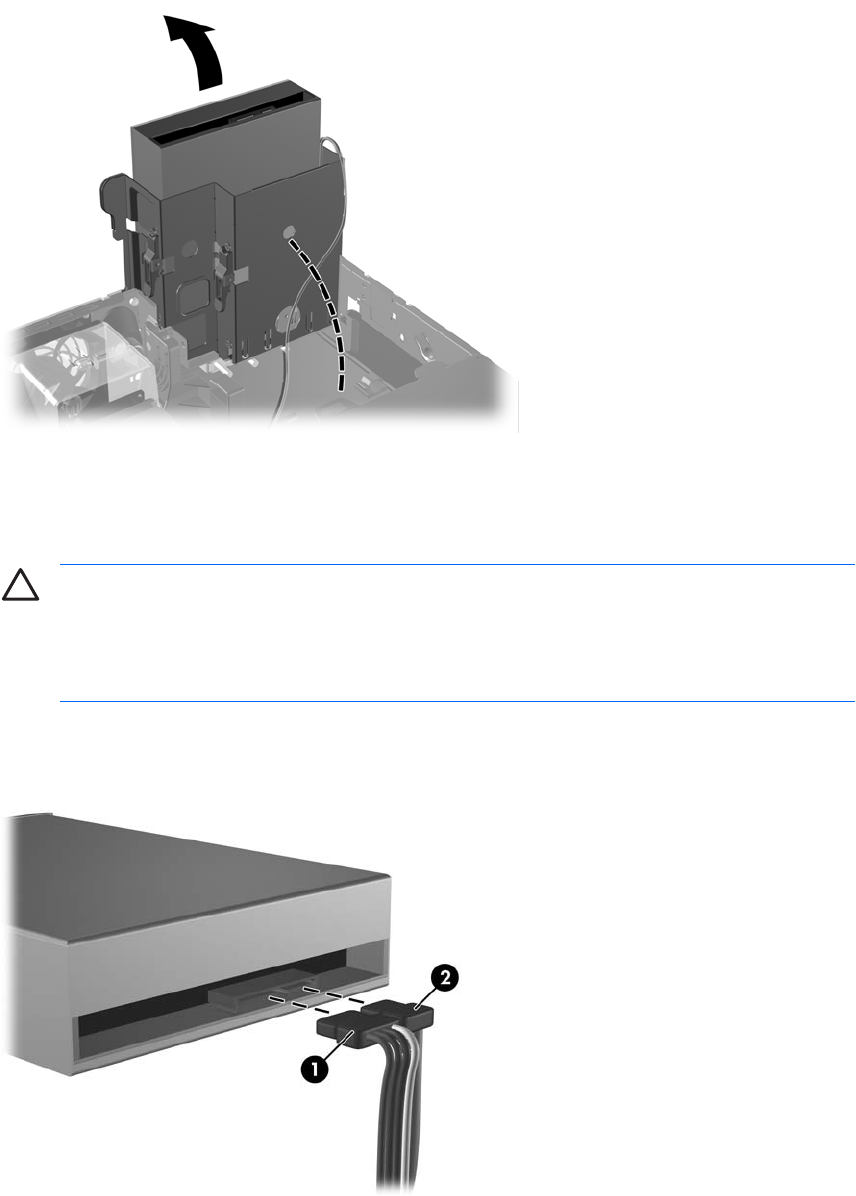

Рисунок 2-20 Поворот відсіку з накопичувачем
10. Підключіть кабель даних SATA до білого розніму на системній платі, позначеного SATA1.
11. Протягніть кабель даних через направляючі кабелю.
Попередження Є дві направляючих кабелю, що запобігають затисканню кабелю
даних відсіком при підніманні чи опусканні останнього. Одна розташована на тримачі
у правій частині відсіку привода. Друга – у нижній частині відсіку привода. Перед
підключенням кабелю даних до оптичного приводу перевірте, чи протягнутий він через
ці направляючі.
12. Підключіть кабель живлення (1) і кабель даних (2) до задньої панелі оптичного приводу.
Рисунок 2-21 Підключення кабелів живлення і даних
