2. Від’єднайте кабелі привода, як показано на ілюстраціях:

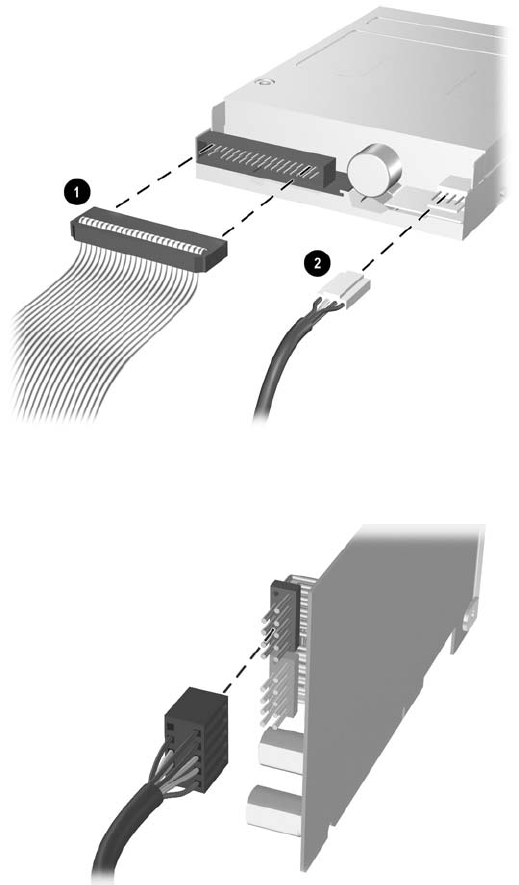

a. Видаляючи привод зчитування гнучких дисків, відключіть кабель даних (1) і кабель
живлення (2) від задньої панелі привода.
Рисунок 2-23 Відключення кабелів дисководу для гнучких дисків
b. Видаляючи пристрій зчитування карток пам’яті, від’єднайте кабель USB від карти PCI.
Рисунок 2-24 Відключення кабелю пристрою зчитування карток пам’яті
32 Розділ 2 Модернізація апаратного забезпечення UKWW
