Встановлення привода у 3,5-дюймовий зовнішній відсік
У залежності від конфігурації комп’ютера у 3,5-дюймовий відсік може бути встановлено пристрій
зчитування карток пам’яті чи дисковод гнучких дисків, або ж цей відсік може бути порожнім. Тип
фальш-панелі, що прикриває відсік, залежить від початкової конфігурації комп’ютера.
Якщо у комп’ютері не встановлено 3,5-дюймовий пристрій, у відсік можна встановити
пристрій
зчитування карток пам’яті, дисковод гнучких дисків або жорсткий диск.
3,5-дюймовий відсік розташований під оптичним пристроєм. Щоб встановити накопичувач у 3,5-
дюймовий відсік:
Примітка Змонтуйте направляючі гвинти для забезпечення правильного закріплення
пристрою у відсіку. HP надає додаткові гвинти (чотири з них мають стандартну різьбу 6-32,
чотири інші – метричну різьбу M3), закріплені на передній частині корпуса під фальш-
панеллю. В жорстких дисках використовуються гвинти зі стандартною різьбою 6-32. Всі інші
накопичувачі використовують гвинти з метричною різьбою M3. Гвинти з метричною
різьбою HP M3 – чорного
кольору, а стандартні гвинти НР 6-32 – сріблястого кольору.
1. Для видалення оптичного приводу і доступу до 3,5-дюймового накопичувача виконайте
процедуру, описану у розділі
Видалення оптичного приводу.
Попередження Переконайтеся, що комп’ютер і будь-які зовнішні пристрої вимкнено,
та від’єднайте шнур живлення від електричної розетки. Після знімання кришки корпуса
перевірте, чи світиться світлодіодний індикатор на системній платі між рознімами
DIMM. Якщо світлодіод світиться, до системи подається живлення. Вимкніть
комп'ютер і витягніть шнур живлення, перш ніж продовжити.
2. Тримайте привод під кутом задніми направляючими гвинтами над відсіком і посуньте привод
назад, так щоб передні направляючі гвинти увійшли до J-рознімів відсіку.

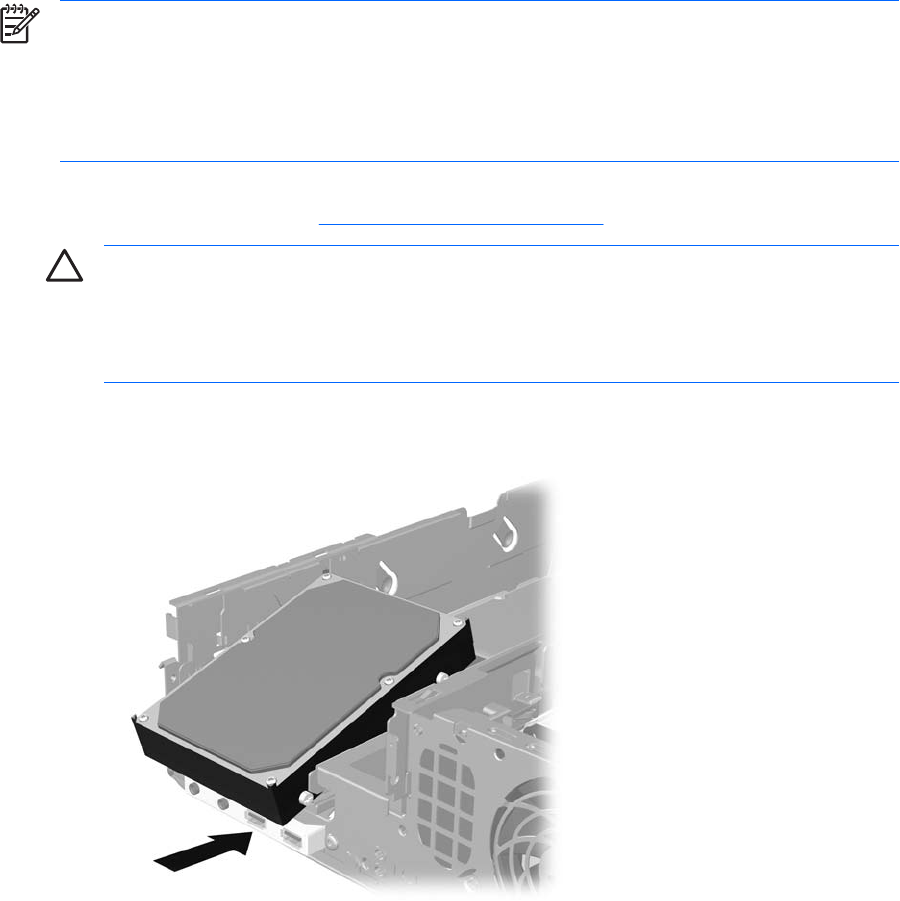

Рисунок 2-27 Встановлення привода у 3,5-дюймовий відсік (показано жорсткий диск)
