3. Сумістіть задні направляючі гвинти із задніми отворами відсіку і натисніть на задню частину
приводу (1), потім посуньте привод назад, щоб він став на місце (2).

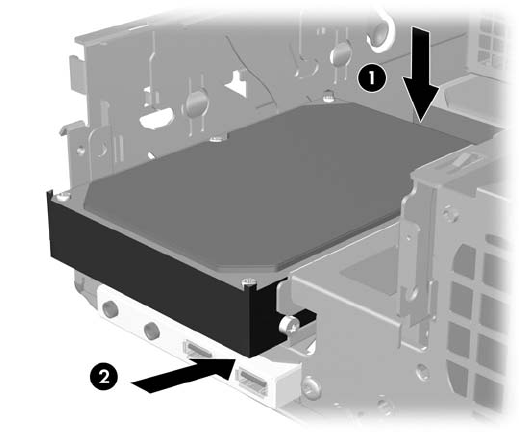

Рисунок 2-28 Встановлення привода у 3,5-дюймовий відсік (показано жорсткий диск)
4. Підключення відповідних кабелів приводу:
a. При встановленні дисковода гнучких дисків підключіть кабелі живлення і даних до
задньої панелі приводу і під’єднайте інший рознім кабелю даних до розніму на системній
платі, позначеного FLOPPY P10.
b. При встановленні додаткового жорсткого диска підключіть кабелі живлення і даних
до
задньої панелі приводу і під’єднайте інший рознім кабелю даних до наступного вільного
(незаповненого) розніму SATA на системній платі, дотримуючись правильної
послідовності рознімів.
c. Встановлюючи пристрій для зчитування карток пам’яті, встановіть плату PCI, що
входить у комплект постачання пристрою, і підключіть кабель USB до пристрою
зчитування карток пам’яті та розніму USB на платі PCI.
5.
Встановіть на місце оптичний пристрій.
