8. Pogon vzamete iz 5,25-palčnega ležišča tako, da kratek rumeni DriveLock pritisnete navzdol, kot
je prikazano. Medtem ko DriveLock pritiskate navzdol, izvlecite pogone iz ležišča.

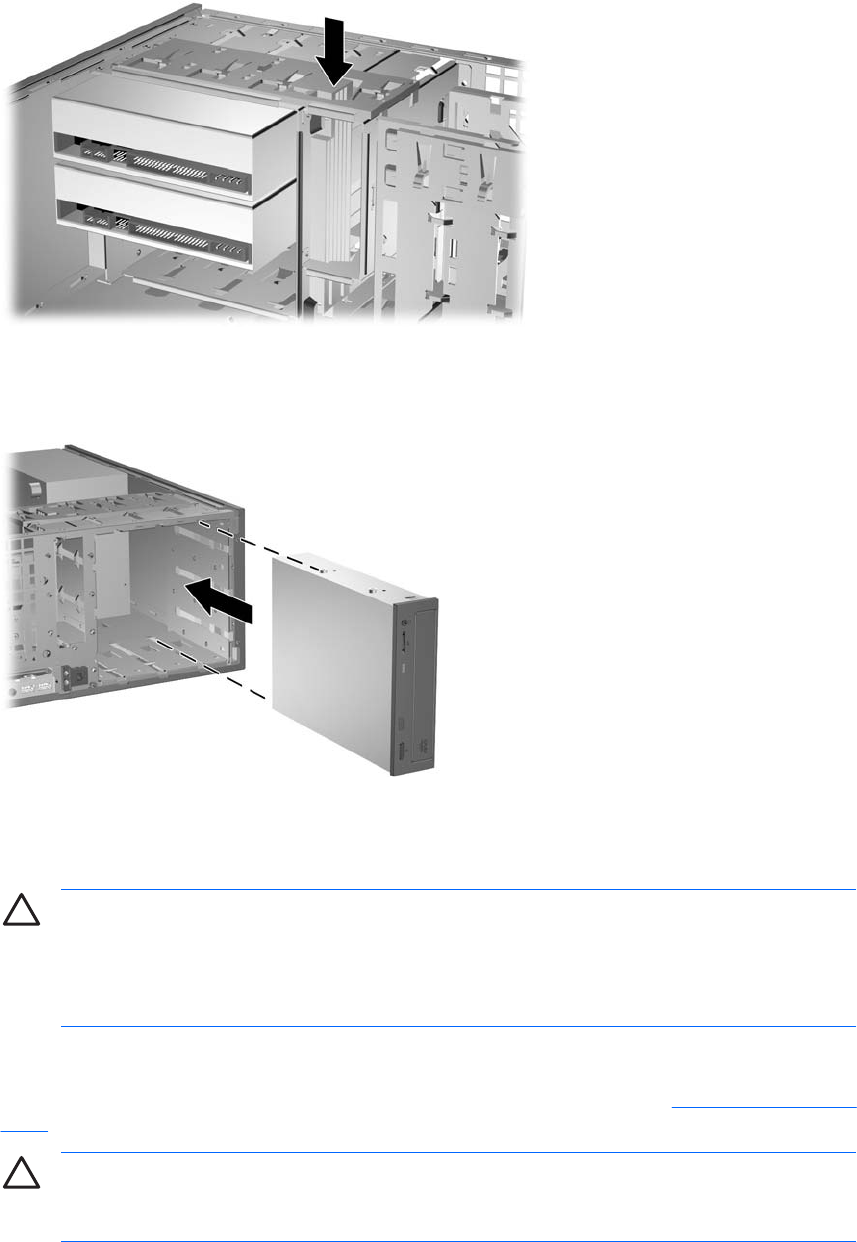

Slika 2-27 Sprostitev 5,25-palčnih pogonov iz ležišč (namizno ohišje)
9. Preden posamezni pogon znova namestite v ohišje, pazite, da je obrnjen enako kot notranji
3,5-palčni pogon. Spodnji del pogona mora biti vzporeden z rumenim DriveLockom.
Slika 2-28 Namestitev pogona v konfiguraciji ministolp
10. Pogon previdno potisnite v najvišje prosto ležišče, da se zaskoči. Ko je pogon vstavljen pravilno,
ga DriveLock pričvrsti. Ta korak ponovite za vsak posamezni pogon.
OPOZORILO Spodnje 5,25-palčno ležišče za pogon ima manjšo globino kot zgornji
ležišči. Spodnje ležišče podpira pogon, ki je globok samo 17 cm, vključno s kabli,
priključenimi na hrbtno stran pogona. V spodnje ležišče ne skušajte vstaviti večjega pogona,
na primer optičnega pogona. Pride lahko do poškodbe pogona in sistemske plošče. Če
uporabite nepotrebno silo pri nameščanju pogona v ležišče, lahko pogon poškodujete.
11. Vse napajalne in podatkovne kable znova priključite na pogone v 5,25-palčnih ležiščih.
12. Odstranite sekundarno ploščo v okrasni plošči, tako kot je opisano v razdelku
Odstranitev zaščitnih
plošč.
OPOZORILO Ko sekundarno ploščo vlečete proč od sprednje okrasne plošče, jo držite
naravnost. Če sekundarno ploščo vlečete pod kotom, lahko poškodujete zatiče, s pomočjo
katerih je poravnana s sprednjo okrasno ploščo.
