7. Instale dois parafusos métricos M3 nos orifícios inferiores de cada lado da unidade. A HP fornece
quatro parafusos-guia M3 adicionais na parte frontal do chassis, sob a tampa do computador. Os
parafusos-guia métricos M3 são de cor preta.
CUIDADO Utilize apenas parafusos de 5 mm de comprimento como parafusos-guia.
Parafusos de comprimento superior podem danificar os componentes internos da unidade.
Nota Quando substituir a unidade, utilize os quatro parafusos-guia métricos M3 da
unidade antiga na nova.

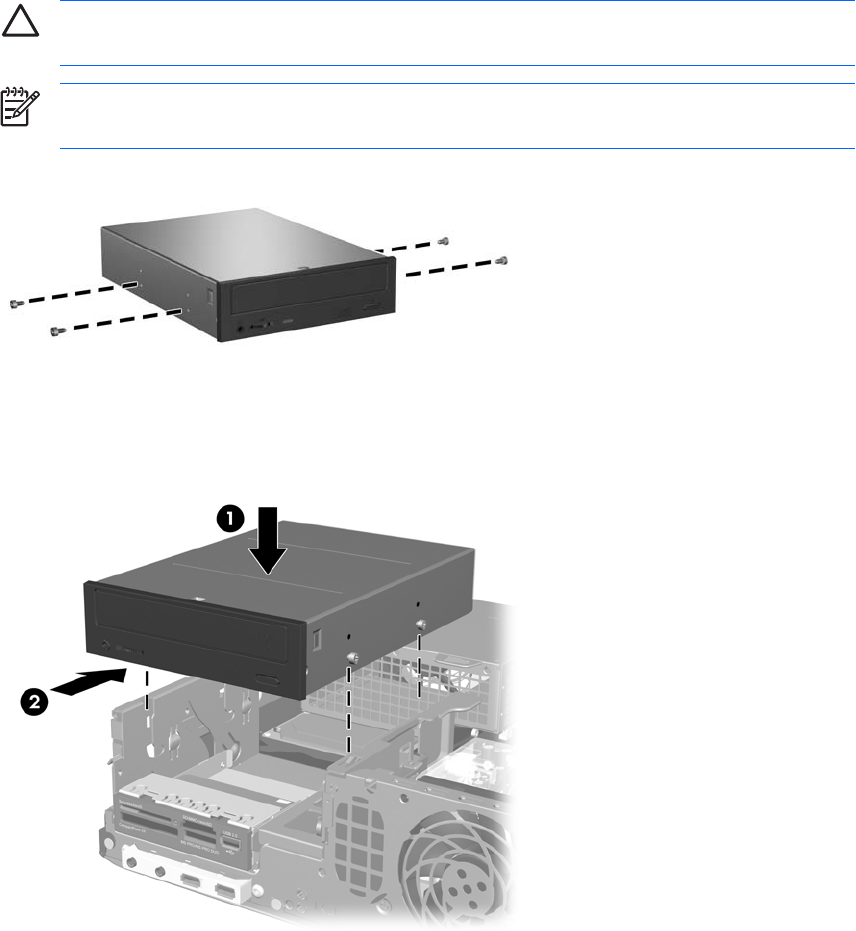

Figura 2-18 Instalar parafusos-guia na unidade óptica
8. Coloque os parafusos-guia na unidade nas ranhuras J no compartimento da unidade (1). Em
seguida, faça deslizar a unidade na direcção da parte posterior do computador (2) até encaixar.
Figura 2-19 Instalar a unidade óptica
PTPT Instalar e remover unidades 29
