DIMM-pesade jaotamine
Emaplaadil on neli DIMM-pesa, kummagi kanali jaoks kaks. Pesad on tähistatud vastavalt XMM1,
XMM2, XMM3 ja XMM4. Pesad XMM1 ja XMM3 töötavad mälukanalis A. Pesad XMM2 ja XMM4
töötavad mälukanalis B.

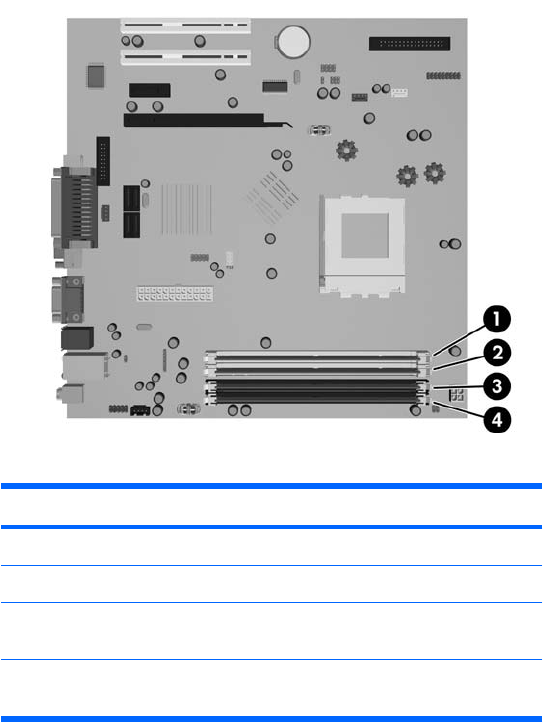

Joonis 2-5 DIMM-pesade asukohad
Number Kirjeldus Pesa värv
1 DIMM-pesa XMM1, kanal A Valge
2 DIMM-pesa XMM2, kanal B Valge
3 DIMM-pesa XMM3, kanal A
(asustatakse esimesena)
Must-valge
4 DIMM-pesa XMM4, kanal B
(asustatakse teisena)
Must-valge
Süsteem töötab automaatselt kas ühekanalilises või kahekanalilises režiimis, olenevalt DIMM-ide
paigutamise viisist.
●
Süsteem töötab suure jõudlusega kahekanalilises režiimis, kui sama suure mälumahuga DIMM-id
on paigutatud paarikaupa ühte või mõlemasse pesasse. Näiteks kui kanali A kaugemasse pessa
ja kanali B kaugemasse pessa (kaks musta pesa) on paigaldatud 1024 MB DIMM-mälu, siis töötab
süsteem kahekanalilises režiimis. Kui sellel süsteemil on valget värvi pesadesse paigaldatud kaks
lisa-DIMM-i, siis võivad need olla 256, 512 või 1024 MB DIMM-mälu paarid ja süsteem töötab
endiselt kahekanalilises režiimis. Paar peab koosnema ühesugustest DIMM-idest. Ühepoolne
DIMM (mälumahuga 512 MB) ja kahepoolne DIMM (mälumahuga 512 MB) ei ole sama suurusega,
kuna neil on erinev arv mälukiipe.
●
Süsteem töötab ühekanalilises režiimis, kui DIMM-pesad on asustatud mis tahes muus toetatud
konfiguratsioonis. Toetatud konfiguratsioonid sisaldavad mis tahes kombinatsiooni ühest, kahest,
kolmest või neljast DIMM-ist, kuni kanalis A on pesa XMM3 asustatud enne pesa XMM1 ja kanalis
B on pesa XMM4 asustatud enne pesa XMM2.
