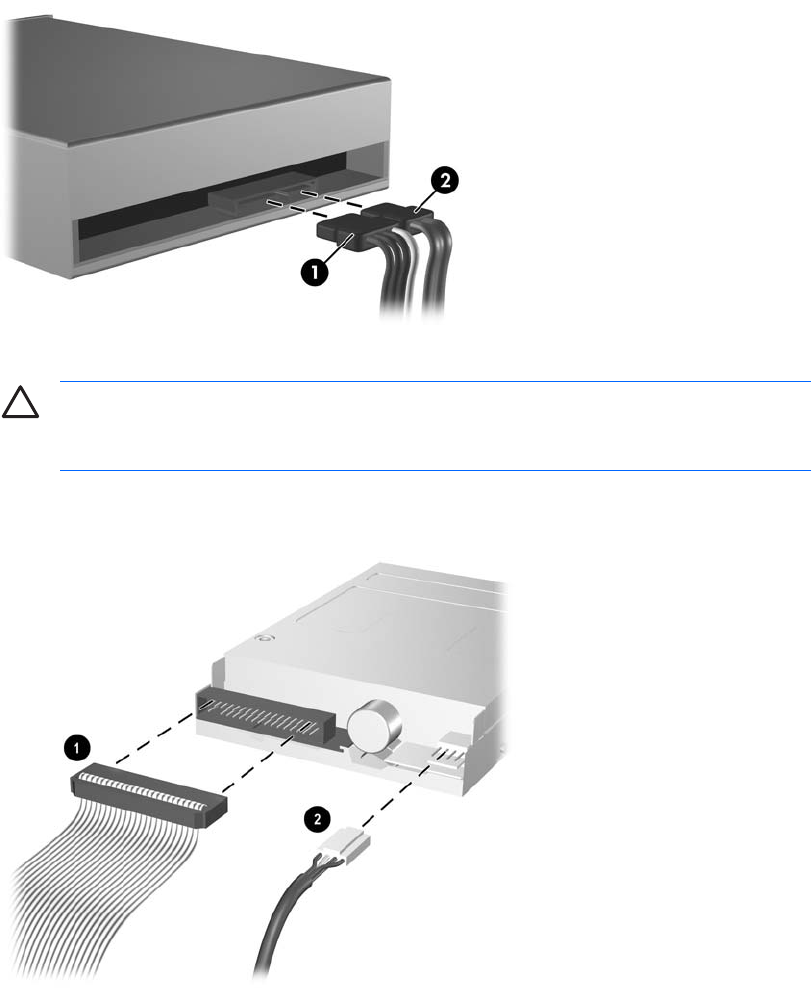

3. Collegare i cavi di alimentazione e dei dati alle unità come indicato nelle figure seguenti.
a. Se si installa un'unità ottica, collegare il cavo di alimentazione (1) e il cavo dati (2) alla parte
posteriore dell'unità.
Figura 2-20 Collegamento dei cavi dell'unità ottica
ATTENZIONE Non piegare un cavo dati SATA né arrotolarlo formando un
avvolgimento di raggio inferiore a 30 mm. Se il cavo dati viene piegato eccessivamente
si potrebbero rompere i fili interni.
b. Se si installa un'unità a dischetti, collegare il cavo dati (1) e il cavo di alimentazione (2) alla
parte posteriore dell'unità.
Figura 2-21 Collegamento dei cavi dell'unità a dischetti
4. Se si installa una nuova unità, collegare l'estremità opposta del cavo dati al connettore appropriato
della scheda di sistema.
