Instalarea şi scoaterea unităţilor
Când instalaţi unităţi, urmaţi aceste indicaţii:
●
Unitatea de disc primară Serial ATA (SATA) trebuie să fie conectată la conectorul principal
SATA, albastru închis, de pe placa de sistem, etichetat SATA0. Dacă adăugați o unitate de disc
secundară, legați-o la conectorul bleu (modele 8200 Elite) sau la conectorul alb (modele 6200
Pro) de pe placa de sistem etichetată SATA1.
●
Conectaţi o unitate optică SATA la conectorul alb SATA de pe placa de sistem, etichetat SATA2.
●
Conectaţi un cablu de adaptor eSATA opţional la conectorul negru SATA de pe placa de sistem,
etichetat ESATA.
●
Conectaţi un cablu USB pentru cititor de carduri la conectorul USB de pe placa de sistem,
etichetat MEDIA.
●
Cablul de alimentare pentru unităţile SATA este un cablu cu trei capete conectat la placa de
sistem, de la care primul conector pleacă spre partea din spate a unităţii de disc, al doilea
conector spre spatele unităţii de 3,5 inci şi al treilea spre partea din spate a unității optice de
5,25 inci.
●
Sistemul nu acceptă unităţi optice Parallel ATA (PATA) sau unităţi de disc PATA.
● Trebuie să instalaţi şuruburi de ghidare pentru a vă asigura că unitatea va fi aliniată corect în
cutia unităţii şi blocată pe poziţie. HP a prevăzut
şuruburi de ghidare suplimentare pentru
suporturile de unităţi (cinci şuruburi standard 6-32 şi patru şuruburi cu filet metric M3), instalate
în partea frontală a şasiului, sub masca frontală. Şuruburile standard 6-32 sunt necesare pentru
o unitate de disc secundară. Pentru toate celelalte unităţi (cu excepţia unităţii de disc principale)
se utilizează şuruburi M3. Şuruburile cu filet metric furnizate de HP sunt negre şi şuruburile
standard furnizate de HP sunt argintii. Dacă înlocuiţi unitatea de disc principală, trebuie să
scoateţi cele patru şuruburi de ghidare de montaj cu izolaţie 6-32 argintii şi albastre de la vechea
unitate de disc şi să le instalaţi la noua unitate de disc.

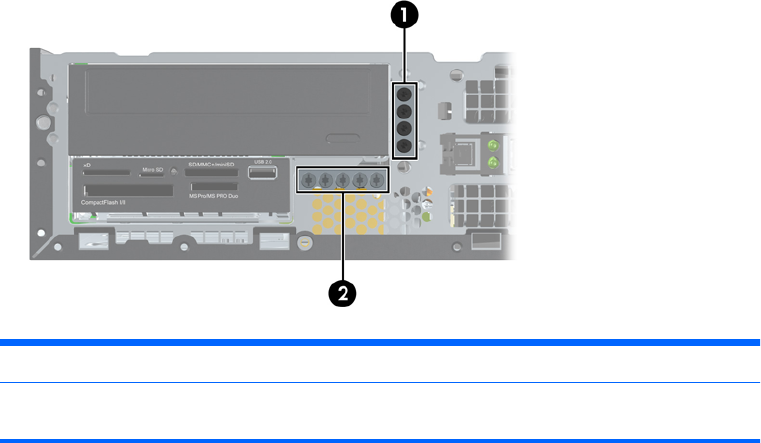

Figura 4-18 Amplasările şuruburilor de ghidare suplimentare
Nr. Şurub de ghidare Dispozitiv
1 Şuruburi cu filet metric M3 negre Toate unităţile (cu excepţia unităţilor de disc
principale și secundare)
ROWW Instalarea şi scoaterea unităţilor 113
