8. Instalaţi patru şuruburi de ghidare cu filet metric M3 în găurile inferioare de pe fiecare parte
laterală a unităţii. HP a prevăzut patru şuruburi de ghidare cu filet metric M3 pe partea frontală a
şasiului, sub masca frontală. Şuruburile de ghidare cu filet metric M3 sunt negre. Pentru o
ilustrare a amplasării şuruburilor de ghidare cu filet metric M3 suplimentare, consultaţi
Instalarea
şi scoaterea unităţilor, la pagina 113.
NOTĂ: Când înlocuiţi unitatea, transferaţi cele patru şuruburi de ghidare M3 de la unitatea
veche la cea nouă.
ATENŢIE: Utilizaţi ca şuruburi de ghidare numai şuruburi de 5 mm lungime. Şuruburile mai
lungi pot deteriora componentele interne ale unităţii.

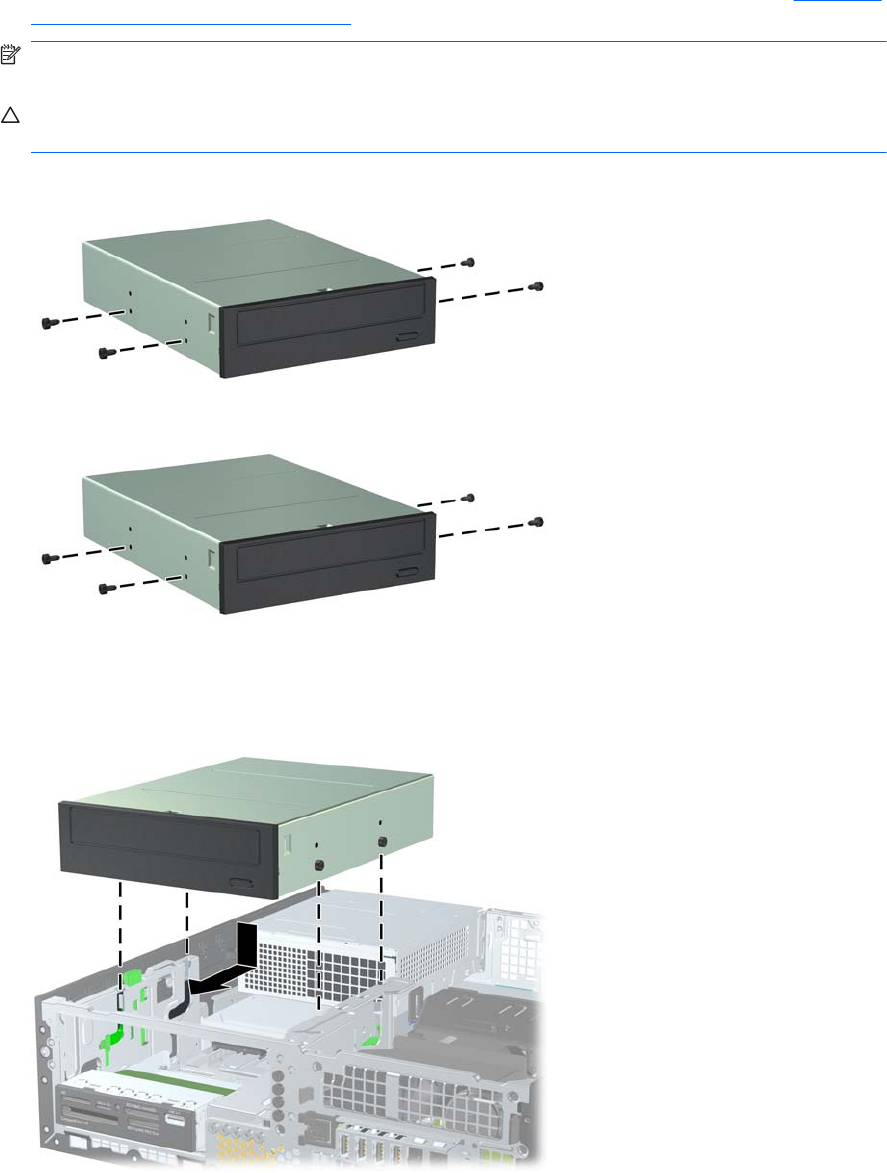

Figura 4-23 Instalarea şuruburilor de ghidare în unitatea optică (1 din 2)
Figura 4-23 Instalarea şuruburilor de ghidare în unitatea optică (2 din 2)
9. Poziţionaţi şuruburile de ghidare de pe unitate în sloturile J din docul de unitate. Apoi glisaţi
unitatea spre partea frontală a computerului, până când se fixează pe poziţie.
Figura 4-24 Instalarea unităţii optice
118 Capitolul 4 Actualizări hardware Small Form Factor (SFF) ROWW
