10. Rotiţi cutia unităţii în poziţie verticală.

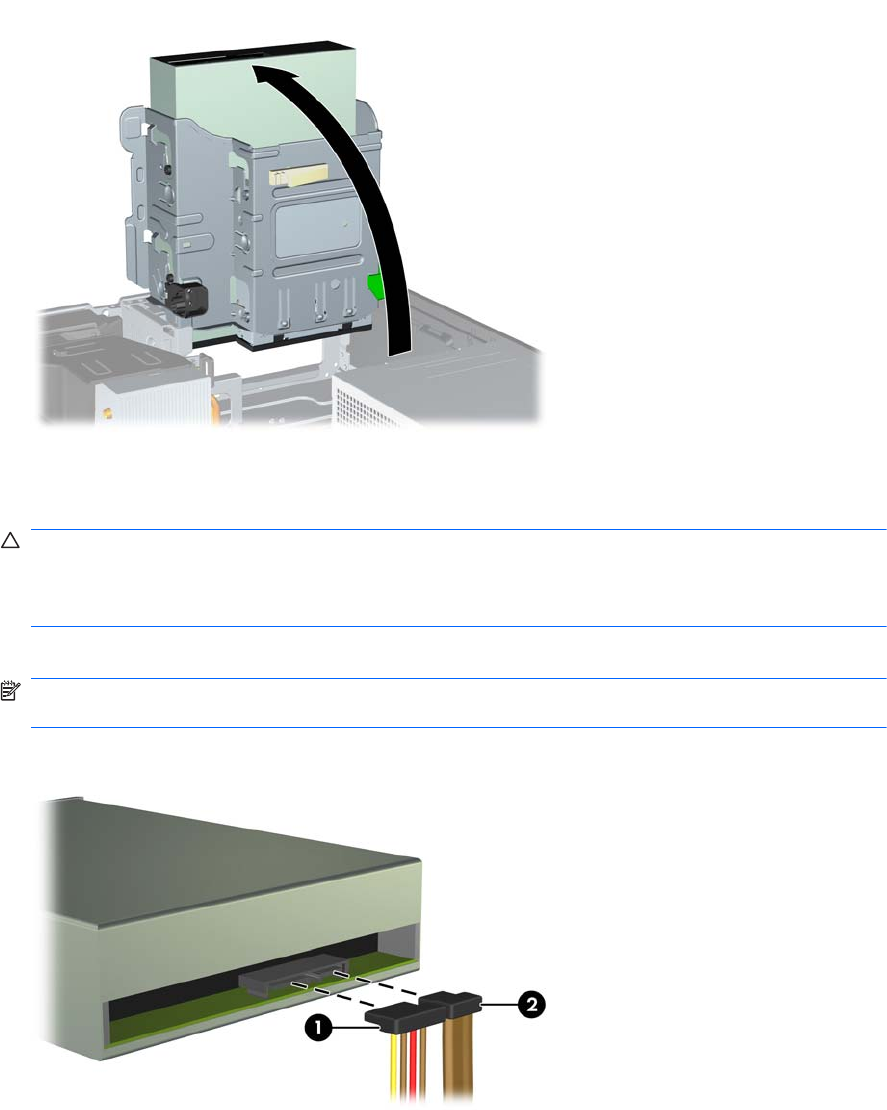

Figura 4-25 Rotirea cutiei unităţii pe verticală
11. Conectaţi cablul de date SATA la conectorul alb al plăcii de sistem SATA, etichetat SATA2.
12. Poziţionaţi cablul de date pe traseul ghidajelor de cablu.
ATENŢIE: Există două ghidaje de cablu care evită agăţarea cablului de date, atunci când cutia
unităţii este ridicată sau coborâtă. Unul este amplasat pe partea de jos a cutiei unităţii. Celălalt
este amplasat pe rama şasiului, sub cutia unităţii. Asiguraţi-vă că înaintea conectării la unitatea
optică, cablul de date este poziţionat prin aceste ghidaje.
13. Conectaţi cablurile de alimentare (1) şi cablul de date (2) la partea din spate a unităţii optice.
NOTĂ: Cablul de alimentare al unităţii optice este un cablu cu trei capete care duce de la
placa de sistem la unitatea de disc şi apoi la spatele unităţii optice.
Figura 4-26 Conectarea cablurilor de alimentare şi de date
ROWW Instalarea şi scoaterea unităţilor 119
