6. Deslice los pestillos del panel de acceso hacia los bordes del chasis y luego deslice el panel
hacia la parte superior del equipo hasta que se salga del chasis.

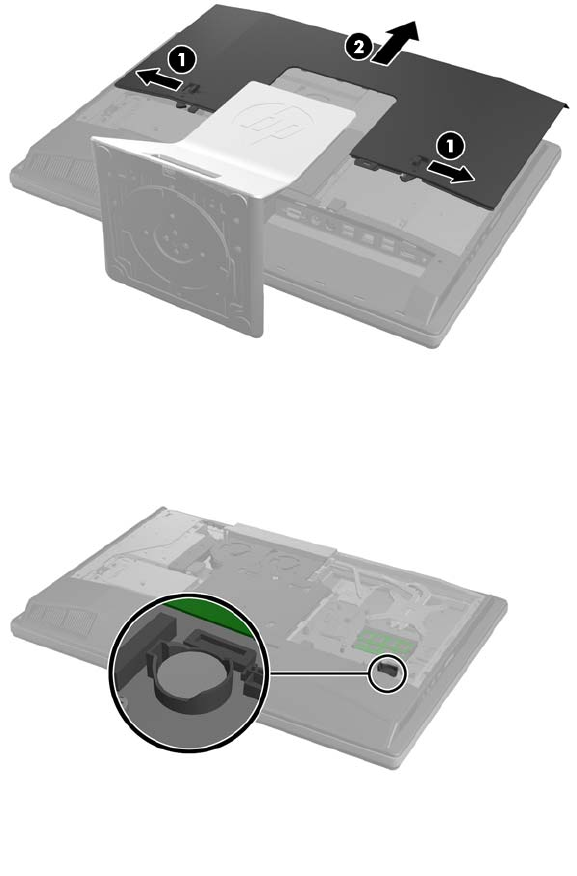

Figura 2-30 Extracción del panel de acceso
Ahora, la batería se puede ver del lado derecho inferior del ventilador.
Figura 2-31 Ubicación de la batería
7. Para extraer la batería de su compartimiento, apriete la abrazadera de metal que se extiende
por sobre uno de los bordes de la batería. Extraiga la batería cuando ésta se suelte del soporte
(1).
Reemplazo de la batería 31
