10. Alinee la nueva unidad de disco óptico con la abertura en la parte lateral del equipo. Introduzca
la unidad con firmeza hasta que quede fija en su lugar.
NOTA: La unidad de disco óptico se puede instalar de una sola manera.

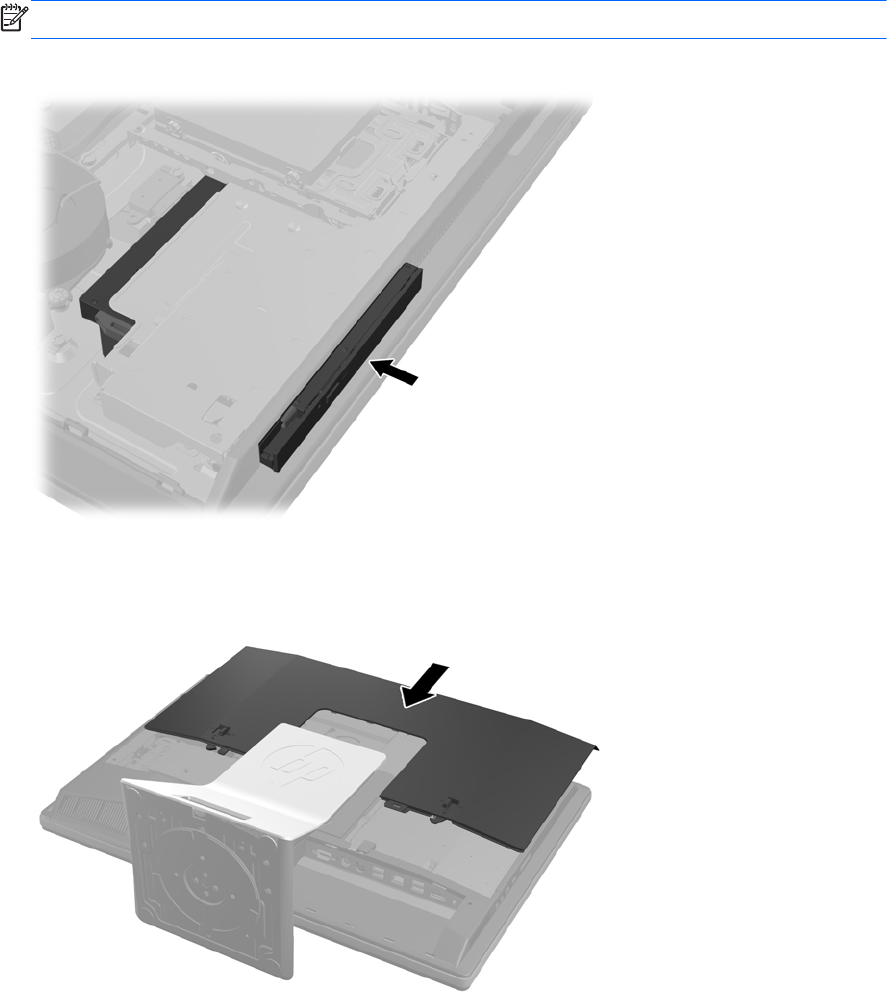

Figura 2-44 Instalación de la unidad de disco óptico
11. Para volver a colocar el panel de acceso, colóquelo sobre la parte posterior del equipo, apenas
sobre la base, y deslícelo hasta el lugar correcto.
Figura 2-45 Reemplazo del panel de acceso
12. Reconecte el cable de alimentación y los dispositivos externos.
13. Bloquee todos los dispositivos de seguridad que fueron desactivados cuando el panel de
acceso fue extraído.
14. Coloque el equipo en posición vertical.
15. Encienda el equipo.
40 Capítulo 2 Reparación de hardware y actualización
