Снятие декоративных заглушек
Некоторые модели снабжены декоративной заглушкой, закрывающей отсеки для оптических
дисководов. Перед установкой оптического дисковода снимите декоративную заглушку. Снятие
декоративной заглушки

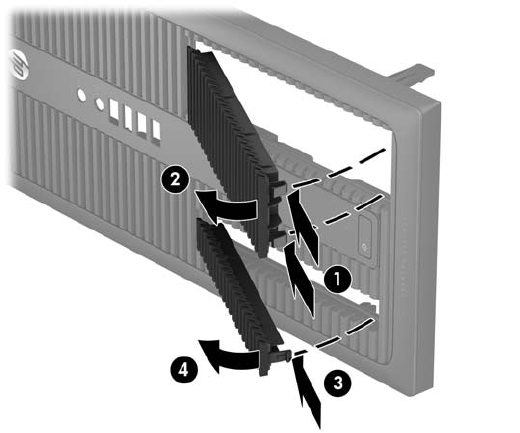

1. Снимите защитную панель и переднюю панель.
2. Для снятия 5,25-дюймовой декоративной заглушки оптического дисковода нажмите на две
удерживающие защелки, расположенные в правой части заглушки (1), в направлении внутрь и
поверните заглушку от передней панели (2).
Для снятия декоративной заглушки тонкого
оптического дисковода нажмите на удерживающую защелку, расположенную в правой части
заглушки (3), в направлении внутрь и поверните заглушку от передней панели (4).
Снятие декоративных заглушек 9
