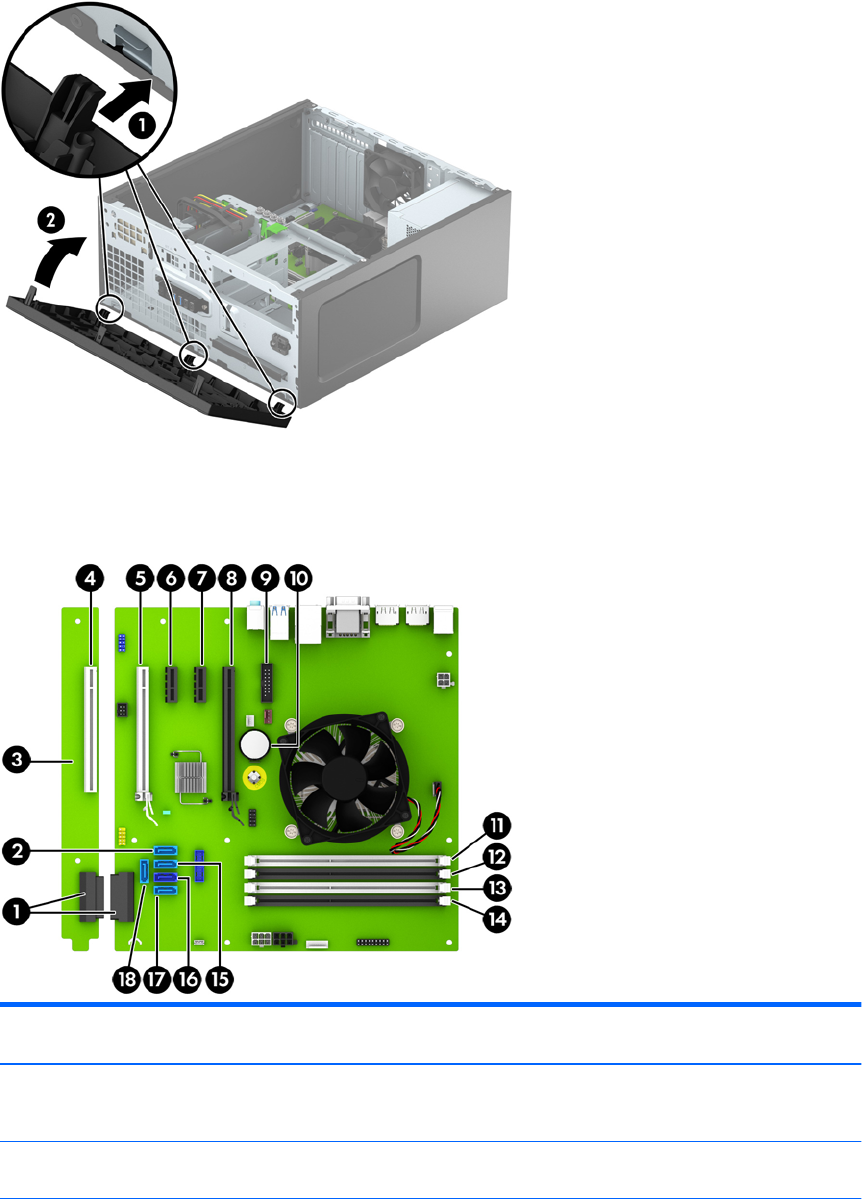

Замена передней панели
Вставьте три выступа на нижнем крае панели в прямоугольные отверстия корпуса (1), затем поверните
панель для установки в корпус (2).
Разъемы системной платы
Сведения о разъемах системной платы вашей модели см. на следующем рисунке и в таблице.
Ном
ер
Разъем системной платы Маркировка разъема
системной платы
Цвет Компонент
1 Разъемы системной платы-
расширителя PCI
EXT черный Разъемы системной платы-
расширителя PCI (дополнительно,
установлено)
2 SATA 3.0 SATA2 голубой Любое устройство SATA, кроме
основного жесткого диска
10 Глава 2 Модернизация оборудования
