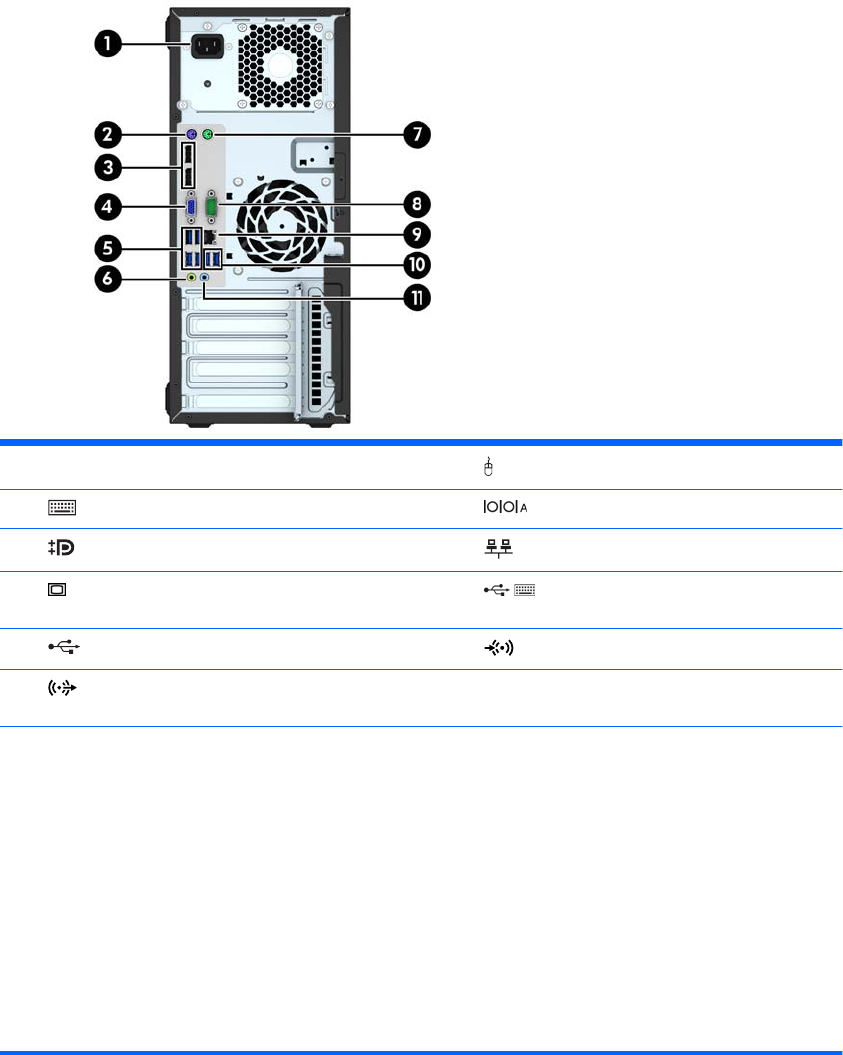

Компоненты задней панели
1 Разъем шнура питания 7 Разъем мыши PS/2 (зеленый)
2
Разъем клавиатуры PS/2 (фиолетовый)8 Разъем последовательного порта
3
Разъемы монитора DisplayPort 9 Сетевой разъем RJ-45
4
Разъем монитора VGA 10 Порты USB 3.0 с функцией пробуждения
в состояниях S4/S5 (синего цвета)
5
Порты USB 3.0 (синие)11Аудиоразъем линейного входа (синий)
6
Разъем линейного выхода для звуковых
устройств с питанием (зеленый)
ПРИМЕЧАНИЕ. Компания HP предоставляет возможность установки дополнительного второго последовательного
порта и дополнительного параллельного порта.
При использовании USB-клавиатуры компания HP рекомендует подключать клавиатуру к одному из портов USB 3.0 с
функцией пробуждения в состояниях S4/S5. Если задан соответствующий параметр в BIOS Setup (F10), функция
пробуждения в состояниях S4/S5 также поддерживается при подключении к
разъемам PS/2.
При подключении устройства к синему аудио разъему линейного входа открывается диалоговое окно с вопросом,
использовать ли разъем как линейный вход или вход для микрофона. В любое время можно изменить назначение
разъема, дважды щелкнув значок Audio Manager на панели задач Windows.
Если графическая карта установлена в один из разъемов на системной плате, видео разъемы
на графической карте и
интегрированную графическую систему на системной плате можно использовать одновременно. Однако для такой
конфигурации сообщения теста POST будут отображаться только на экране, подключенном к дискретной
графической карте.
Графика системной платы может отображаться с помощью изменения настроек в программе установки компьютера.
Компоненты задней панели 3
