Hardware Reference Guide
Table Of Contents
- Caractéristiques du produit
- Mises à niveau du matériel
- Fonctionnalités de maintenance
- Avertissements et recommandations
- Retrait du panneau d'accès à l'ordinateur
- Remise en place du panneau d'accès à l'ordinateur
- Retrait du panneau avant
- Retrait du cache protecteur d’un lecteur optique mince
- Remise en place du panneau avant
- Conversion du mode Bureau en mode Tour
- Connecteurs de la carte mère
- Installation de mémoire supplémentaire
- Retrait ou installation d'une carte d'extension
- Emplacement des lecteurs
- Installation et retrait d'unités
- Retrait d’un lecteur optique mince de 9,5 mm
- Installation d'un lecteur optique mince de 9,5 mm
- Retrait et réinstallation d'un disque dur principal de 3,5 po
- Retrait d'un disque dur secondaire de 3,5 po
- Installation d'un disque dur secondaire de 3,5 po
- Retrait d'un disque dur 2,5"
- Installation d'un disque dur 2,5"
- Installation d’un verrou de sécurité
- Remplacement de la batterie
- Décharges électrostatiques
- Instructions d'utilisation, d'entretien courant et de préparation au transport
- Accessibilité
- Index

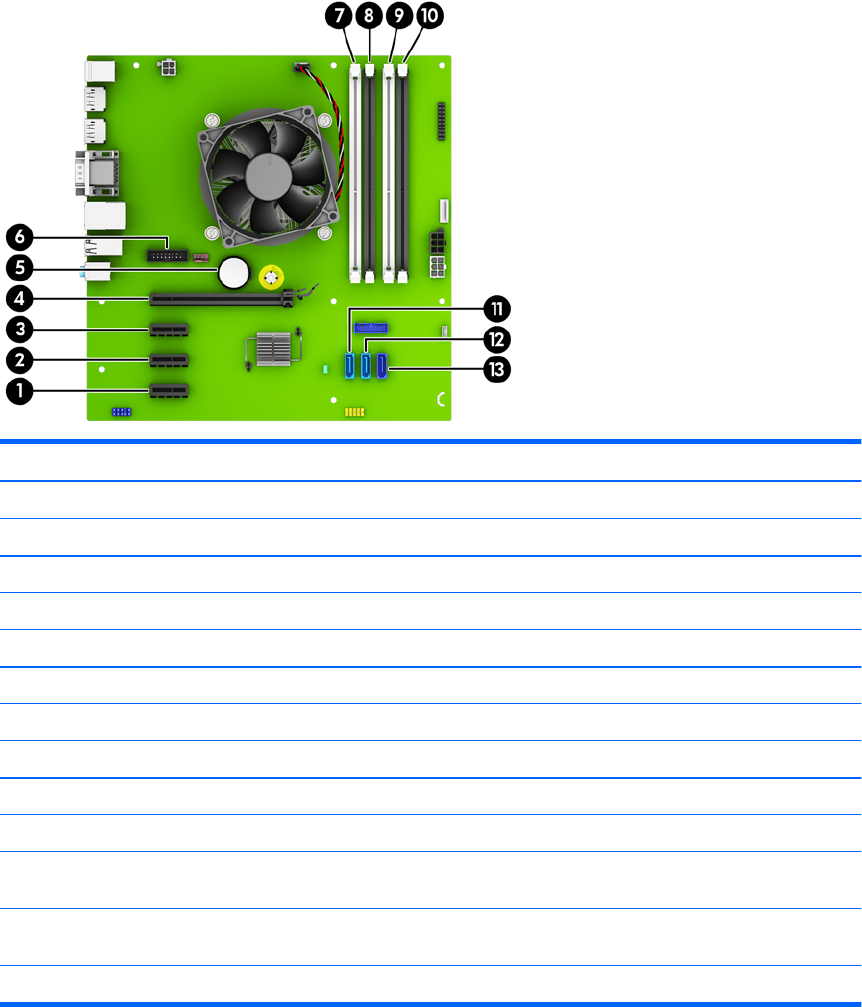

N Connecteur de la carte mère Étiquette de carte mère Couleur Composant
1 PCI Express x1 X1PCIEXP3 noir Carte d'extension
2 PCI Express x1 X1PCIEXP2 noir Carte d'extension
3 PCI Express x1 X1PCIEXP1 noir Carte d'extension
4 PCI Express x16 X16PCIEXP noir Carte d'extension
5 Pile BAT noir Pile
6 Port série COMB noir Deuxième port série en option
7 DIMM4 (canal A) DIMM4 blanc Module de mémoire
8 DIMM3 (canal A) DIMM3 noir Module de mémoire
9 DIMM2 (canal B) DIMM2 blanc Module de mémoire
10 DIMM1 (canal B) DIMM1 noir Module de mémoire
11 SATA 3.0 SATA2 bleu clair Tout périphérique SATA autre que le
disque dur principal
12 SATA 3.0 SATA1 bleu clair Tout périphérique SATA autre que le
disque dur principal
13 SATA 3.0 SATA0 bleu foncé Disque dur principal
12 Chapitre 2 Mises à niveau du matériel
