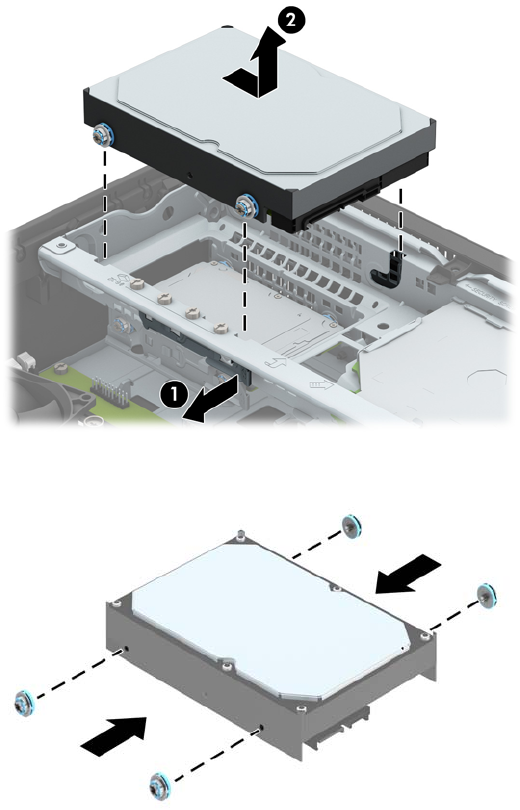

8. Poussez le levier de dégagement situé l'arrière du disque dur vers l'extérieur (1). Tout en maintenant le
levier vers l'extérieur, faites glisser le disque vers l'arrière jusqu'à ce qu'il ne puisse plus avancer, puis
soulevez-le et sortez-le du compartiment (2).
9. Pour installer un disque dur, vous devez réutiliser les vis de montage de l’ancien disque dur au nouveau.
Installation et retrait d'unités 27
