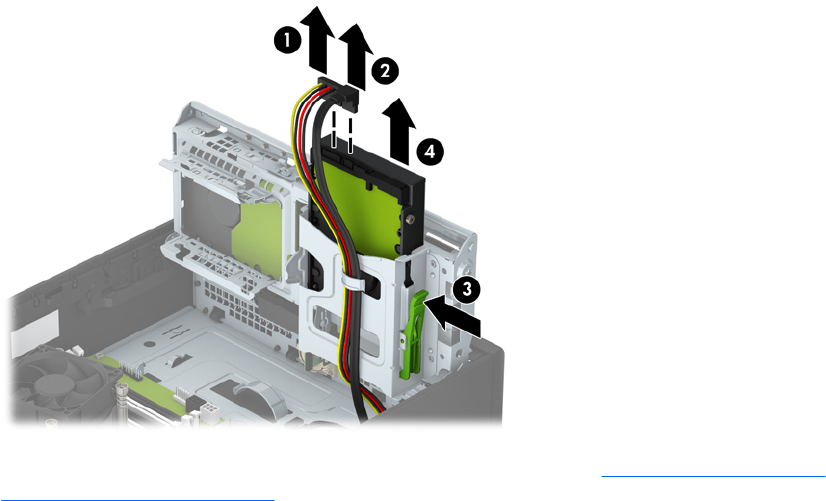

8. Débranchez le câble d'alimentation (1) et le câble de données (2) à l'arrière du disque dur. Appuyez sur
le loquet de dégagement situé sur le côté du bloc de disque (3), puis faites glisser l'unité de disque hors
du compartiment de l'unité (4).
9. Si vous installez une nouvelle unité de disque, reportez-vous à la section Installation d'un disque dur
secondaire de 3,5 po à la page 31. Si vous n'installez pas une nouvelle unité, faites pivoter le bloc de
disque vers le bas et remettez le panneau d'accès en place.
30 Chapitre 2 Mises à niveau du matériel
