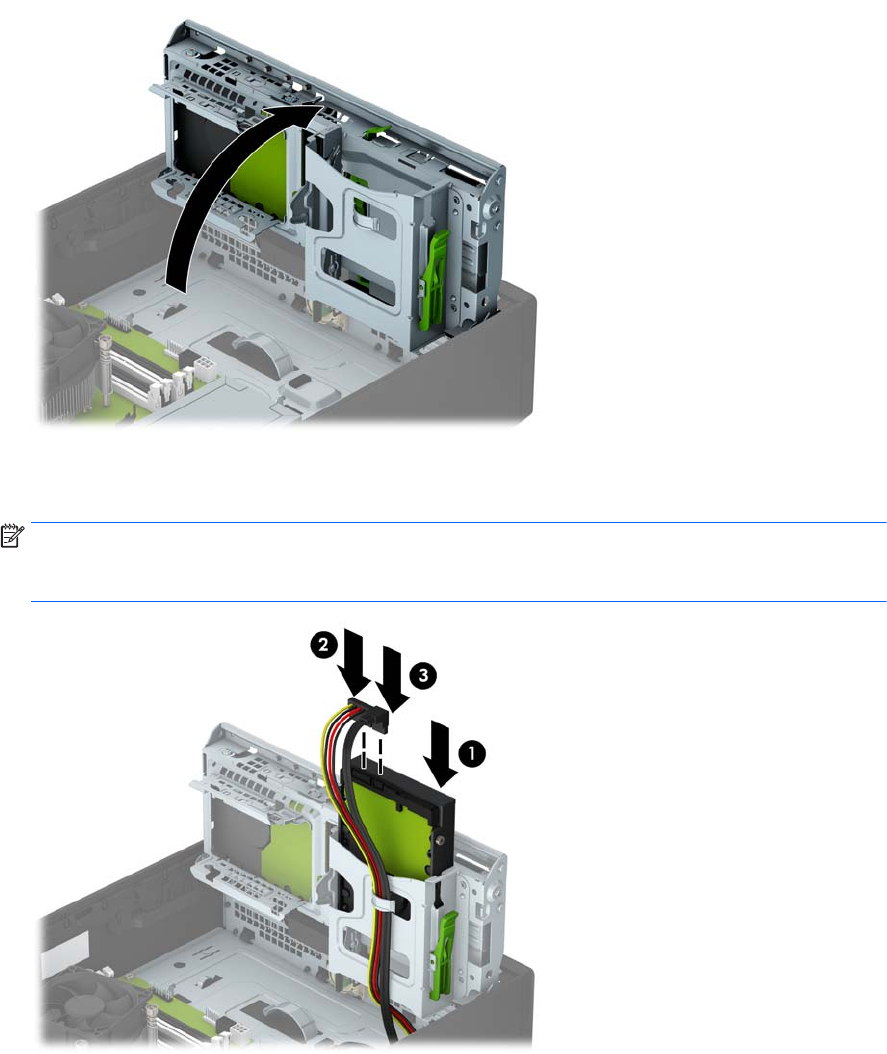

8. Faites pivoter la cage de l'unité en position verticale.
9. Faites glisser le disque dans le compartiment de disque (1), puis connectez le câble d'alimentation (2) et
le câble de données (3) à l'arrière du disque dur.
REMARQUE : S'il s'agit d'un disque dur secondaire, raccordez l'autre extrémité du câble de données à
l'un des connecteurs SATA bleu clair de la carte mère. S'il s'agit d'un disque dur principal, raccordez
l'autre extrémité du câble de données au connecteur SATA bleu foncé de la carte mère.
32 Chapitre 2 Mises à niveau du matériel
