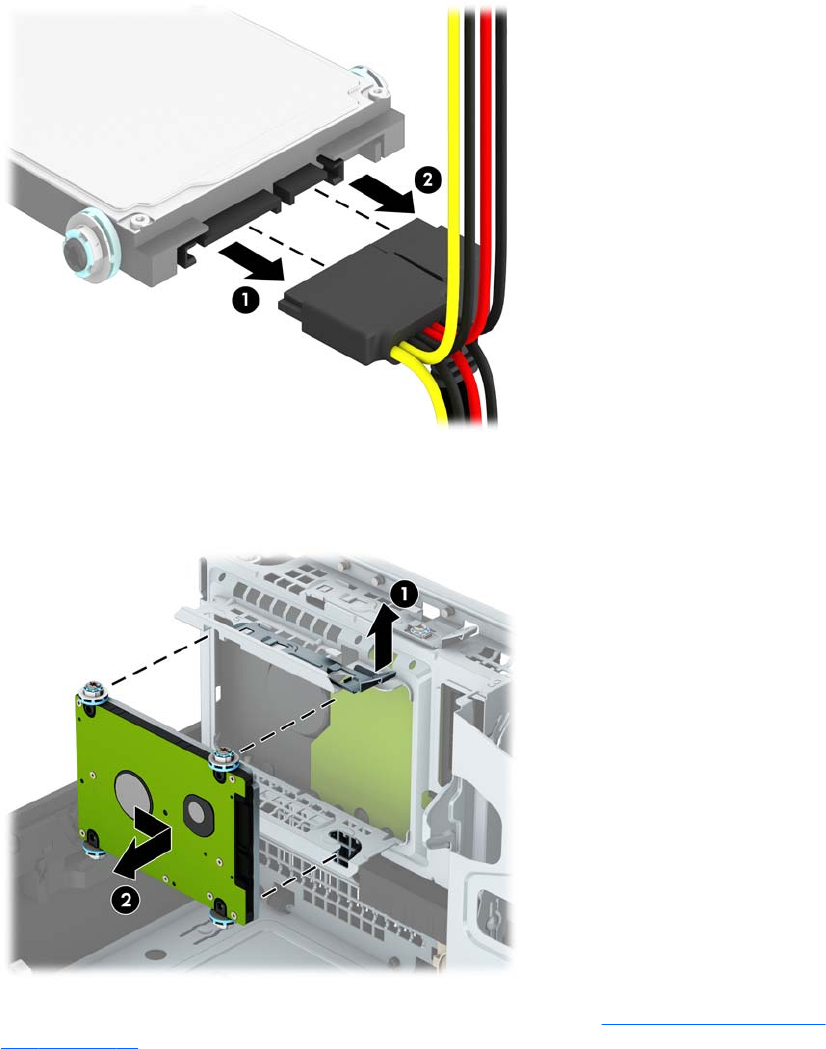

8. Débranchez le câble d’alimentation (1) et le câble de données (2) de l’arrière du disque dur.
9. Poussez le levier de dégagement situé l'arrière du disque dur vers l'extérieur (1), faites glisser le disque
vers l'arrière jusqu'à ce qu'il ne puisse plus avancer, puis tirez-le vers le bas et sortez-le du
compartiment (2).
10. Si vous installez une nouvelle unité de disque, reportez-vous à la section Installation d'un disque dur
2,5" à la page 36. Si vous n'installez pas une nouvelle unité, faites pivoter le bloc de disque vers le bas
et remettez le panneau d'accès en place.
Installation et retrait d'unités 35
