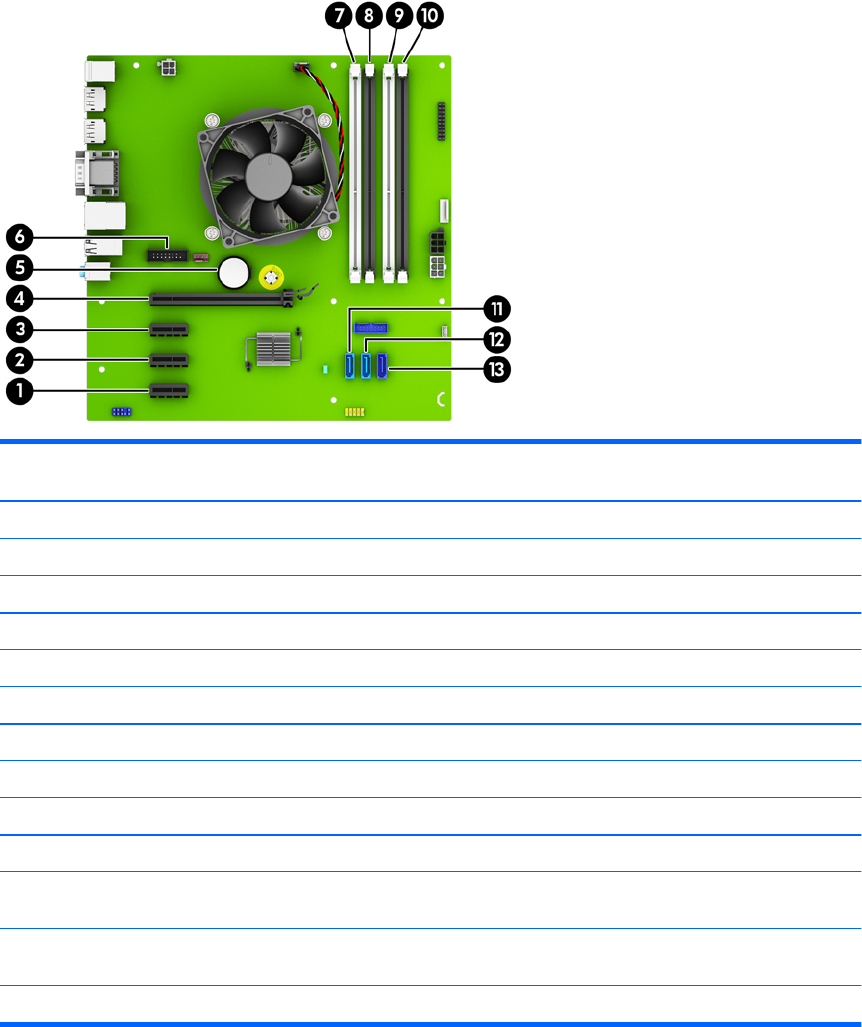

Nr. Systemplatinenanschluss Etikett für
Systemplatine
Farbe Komponente
1 PCI Express x1 X1PCIEXP3 Schwarz Erweiterungskarte
2 PCI Express x1 X1PCIEXP2 Schwarz Erweiterungskarte
3 PCI Express x1 X1PCIEXP1 Schwarz Erweiterungskarte
4 PCI Express x16 X16PCIEXP Schwarz Erweiterungskarte
5 Batterie BAT Schwarz Batterie
6 Serieller Anschluss COMB Schwarz Optionaler zweiter serieller Anschluss
7 DIMM4 (Kanal A) DIMM4 weiß Speichermodul
8 DIMM3 (Kanal A) DIMM3 Schwarz Speichermodul
9 DIMM2 (Kanal B) DIMM2 weiß Speichermodul
10 DIMM1 (Kanal B) DIMM1 Schwarz Speichermodul
11 SATA 3.0 SATA2 Hellblau Jedes SATA-Gerät außer der primären
Festplatte
12 SATA 3.0 SATA1 Hellblau Jedes SATA-Gerät außer der primären
Festplatte
13 SATA 3.0 SATA0 Dunkelblau Primäre Festplatte
12 Kapitel 2 Hardware-Upgrades
