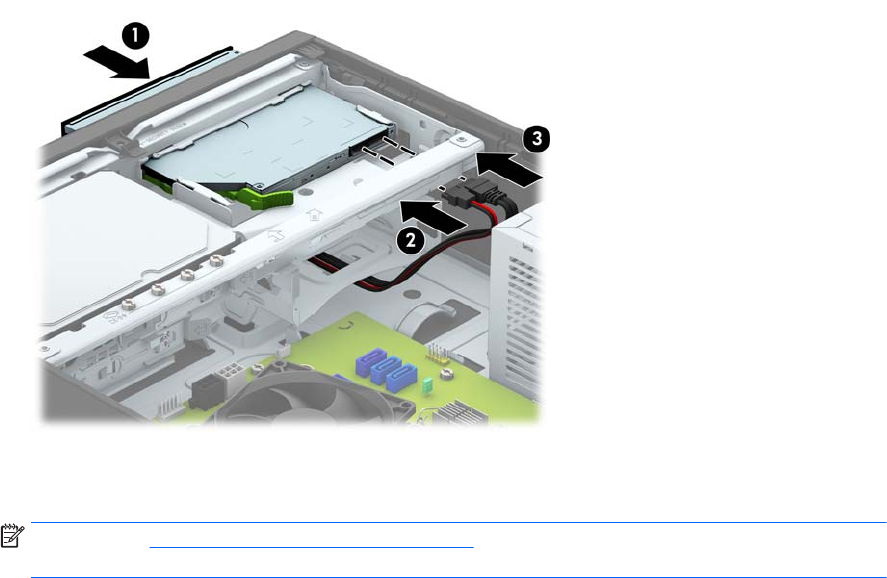

9. Schieben Sie das optische Laufwerk durch die Vorderseite des Gehäuses vollständig in den Schacht
hinein, bis es einrastet (1), und verbinden Sie dann das Stromkabel (2) und das Datenkabel (3) mit der
Rückseite des Laufwerks.
10. Verbinden Sie das andere Ende des Datenkabels mit einem der hellblauen SATA-Anschlüsse auf der
Systemplatine.
HINWEIS: In
Systemplatinenanschlüsse auf Seite 11 finden Sie eine Abbildung der
Laufwerksanschlüsse auf der Systemplatine.
11. Bringen Sie die Frontblende wieder an, falls sie entfernt wurde.
12. Bringen Sie die Zugriffsabdeckung des Computers wieder an.
13. Wenn der Computer auf einem Standfuß platziert war, stellen Sie ihn wieder darauf.
14. Schließen Sie das Netzkabel und ggf. die externen Geräte wieder an und schalten Sie den Computer ein.
15. Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden.
