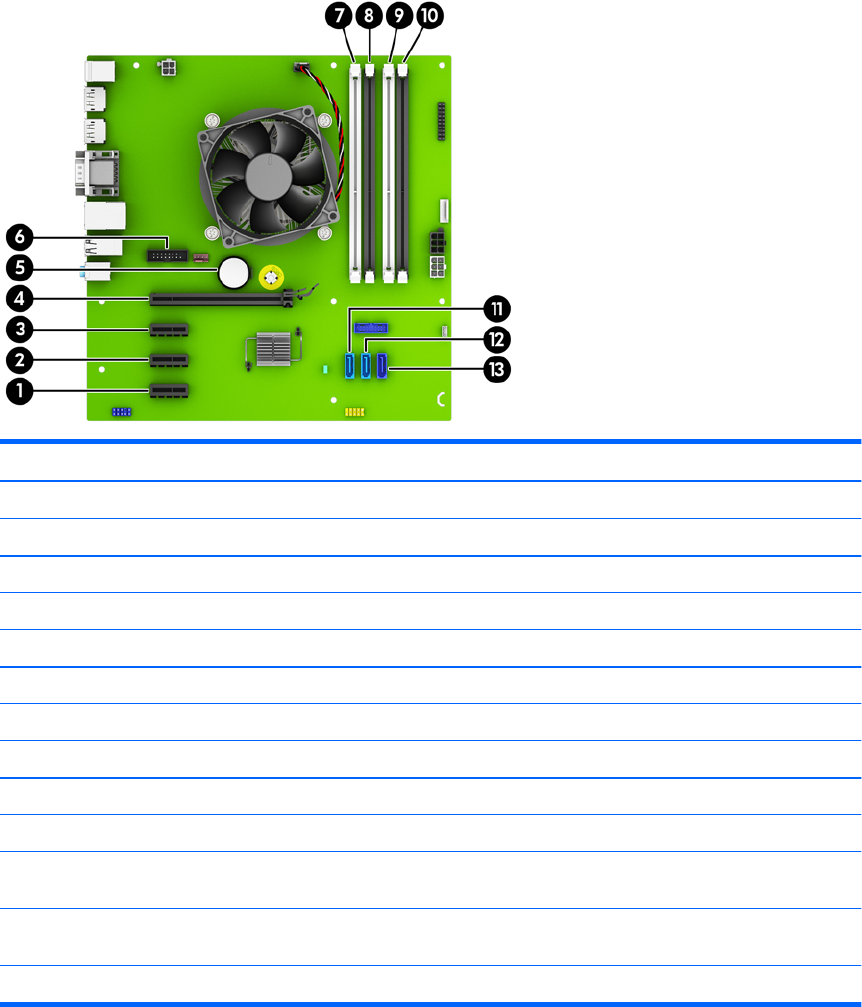

Nro Emolevyn liitin Merkintä emolevyssä Väri Osa
1 PCI Express x1 X1PCIEXP3 musta Laajennuskortti
2 PCI Express x1 X1PCIEXP2 musta Laajennuskortti
3 PCI Express x1 X1PCIEXP1 musta Laajennuskortti
4 PCI Express x16 X16PCIEXP musta Laajennuskortti
5Paristo BAT musta Paristo
6 Sarjaportti COMB musta Valinnainen toinen sarjaportti
7 DIMM4 (kanava A) DIMM4 valkoinen Muistimoduuli
8 DIMM3 (kanava A) DIMM3 musta Muistimoduuli
9 DIMM2 (kanava B) DIMM2 valkoinen Muistimoduuli
10 DIMM1 (kanava B) DIMM1 musta Muistimoduuli
11 SATA 3.0 SATA2 vaaleansininen Mikä tahansa muu SATA-laite kuin
ensisijainen kiintolevy
12 SATA 3.0 SATA1 vaaleansininen Mikä tahansa muu SATA-laite kuin
ensisijainen kiintolevy
13 SATA 3.0 SATA0 tummansininen Ensisijainen kiintolevy
