Laajennuskortin asentaminen ja poistaminen
Tietokoneessa on kolme PCI Express x1 -laajennusvastaketta ja yksi PCI Express x16 -laajennusvastake.
HUOMAUTUS: PCI Express -vastakkeet tukevat vain matalaprofiilisia kortteja.
PCI Express x16 -vastakkeeseen voi asentaa PCI Express x1-, x4-, x8- tai x16 -laajennuskortin.
Kaksoisgrafiikkakorttien määrityksiä varten ensimmäinen (ensisijainen) kortti pitää asentaa PCI Express x16
-vastakkeeseen.
Irrota, vaihda tai lisää laajennuskortti seuraavasti:
1. Poista tai irrota mahdolliset turvalaitteet, jotka estävät tietokoneen avaamisen.
2. Poista tietokoneesta kaikki irrotettavat tietovälineet, kuten CD-levyt ja USB-muistitikut.
3. Sulje tietokone käyttöjärjestelmän komennolla ja sammuta sitten kaikki ulkoiset laitteet.
4. Irrota virtajohto pistorasiasta ja irrota kaikki ulkoiset laitteet.
HUOMIO: Kun järjestelmä on kytketty toiminnassa olevaan vaihtovirtalähteeseen, emolevyssä on aina
virta myös tietokoneen ollessa sammutettuna. Irrota virtajohto, etteivät tietokoneen sisäiset
komponentit vahingoitu.
5. Jos tietokone on pystytelineessä, poista se telineestä.
6. Irrota tietokoneen huoltopaneeli.
7. Paikanna sopiva tyhjä emolevyn laajennuspaikka ja sitä vastaava laajennuspaikan aukko tietokoneen
rungon takaosassa.

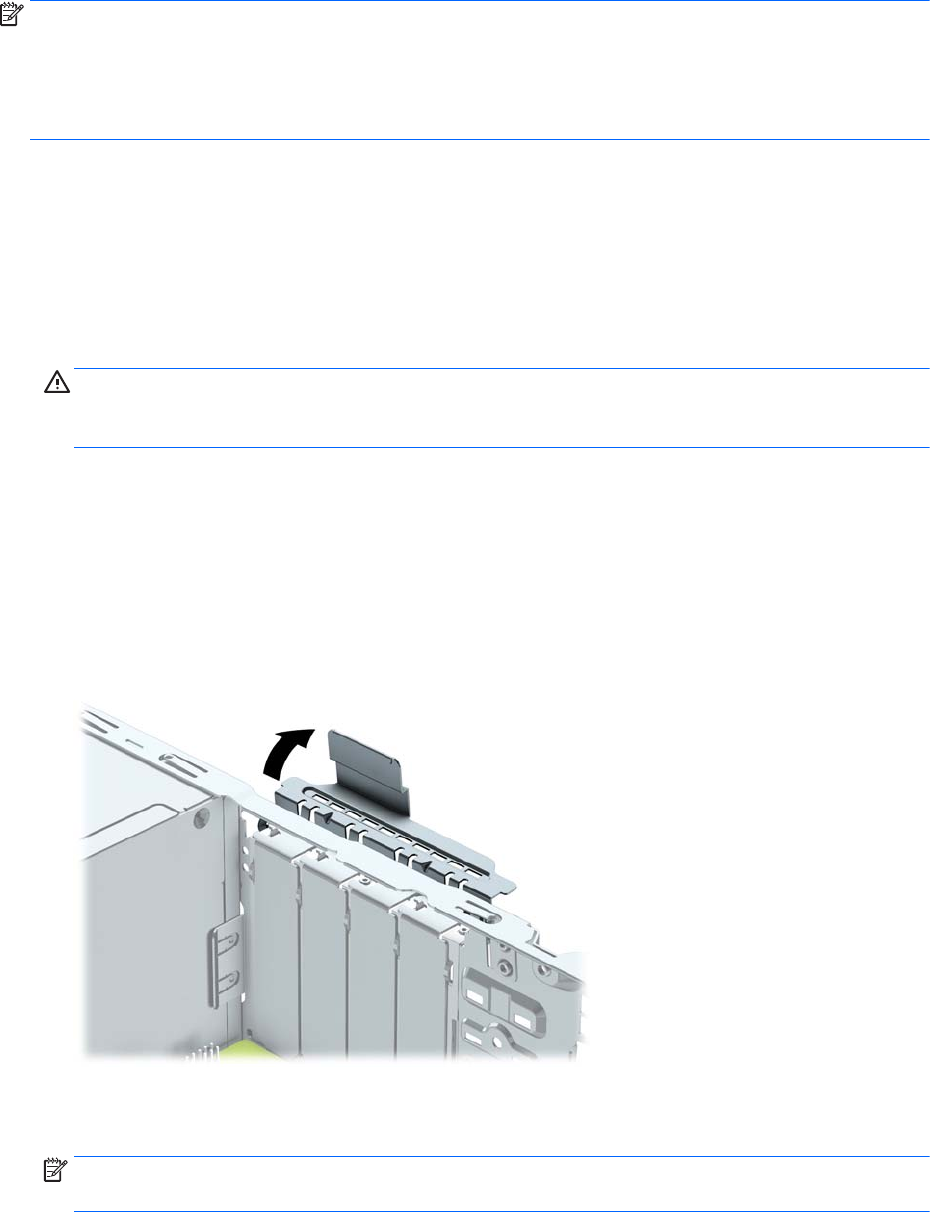

8. Vapauta peitelevyt paikalleen lukitseva laajennuspaikan peitelevyn kiinnityssalpa nostamalla salvan
kielekettä ja kiertämällä salpa auki-asentoon.
9. Poista laajennuspaikan peitelevy tai nykyinen laajennuskortti ennen uuden laajennuskortin
asentamista.
HUOMAUTUS: Irrota kaikki asennettuun laajennuskorttiin kiinnitetyt kaapelit ennen laajennuskortin
poistamista.
